清華新聞網12月7日電 柔性電子設備是未來個性化健康管理新范式的重要組成部分，其具有與皮膚貼合、低運動偽影、長時間佩戴舒適等獨特優勢。然而，在超柔性傳感器中的多通道集成面臨著許多挑戰，主要是缺乏高性能和穩定的傳感組件，以及允許皮膚無約束活動和呼吸的理想器件設計。
以光電容積脈搏波描記法（PPG）為代表的脈搏與血氧監測技術已普及，因近紅外光具有出色的皮膚穿透能力，可通過光電探測器提取皮下血流搏動與血紅蛋白含氧量信息，但設計適用于近紅外波段的有機光電材料及其柔性傳感器件仍具挑戰。將基于光電容積變化的PPG信號與基于生物電的心電圖（ECG）信號結合，可以增加脈搏信息提取的準確性和可靠性，通過后處理還可獲得血壓等健康指標。盡管已有柔性ECG電極和PPG傳感器相關工作，但構建可靠的可皮膚集成PPG-ECG一體化系統面臨巨大挑戰，包括傳感器間的穩固耦合、各器件的高性能和長期穩定性、與皮膚集成的舒適性等。
針對上述問題，清華大學深圳國際研究生院徐曉敏、成會明團隊開發了在近紅外光下表現出卓越性能的超柔性有機光電探測器（圖1）。該超柔性探測器厚度小于4μm，在近紅外區940 nm波長下的光電響應度為0.53AW-1，探測率為3.4×1013Jones，-3dB下截止頻率超過1MHz，在有機近紅外光電探測器領域達到領先水平，且具有良好的穩定性。基于團隊前期工作提出的可剝離超薄水凝膠與超柔性PEDOT:PSS基導電聚合物紋身電極，團隊成員進一步將超柔性光電探測器與導電聚合物電極通過超薄水凝膠集成在一起構成PPG-ECG集成貼片傳感器，整個貼片厚度小于20μm，其彎曲半徑能與皮膚溝壑相匹配，實現與皮膚保形接觸，并進一步構建了皮膚集成的多模傳感系統，實現了光電和心電信號的精準同步監測，即使在動態工作條件下也能精確、穩定地測量各種生命體征，包括心率、呼吸率、血氧飽和度和無袖帶血壓。

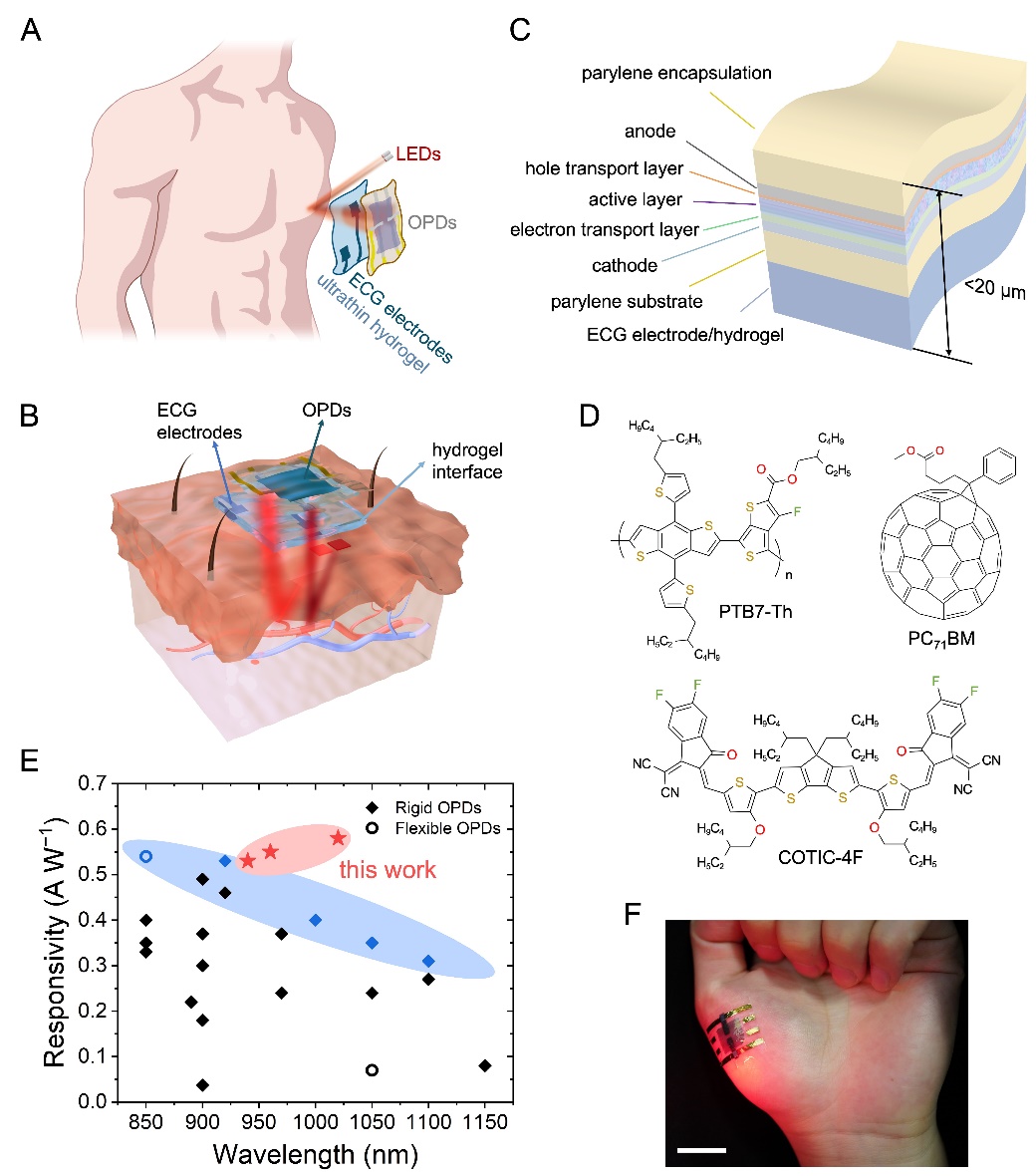

圖1.皮膚集成式PPG-ECG貼片傳感器設計
有機半導體聚合物PTB7-Th與非富勒烯小分子受體COTIC-4F的特征光吸收覆蓋了血氧飽和度檢測窗口（660和940 nm），通過富勒烯分子PCBM改性以及超薄超柔性器件結構設計使光電探測器表現出優異的性能（圖2）。

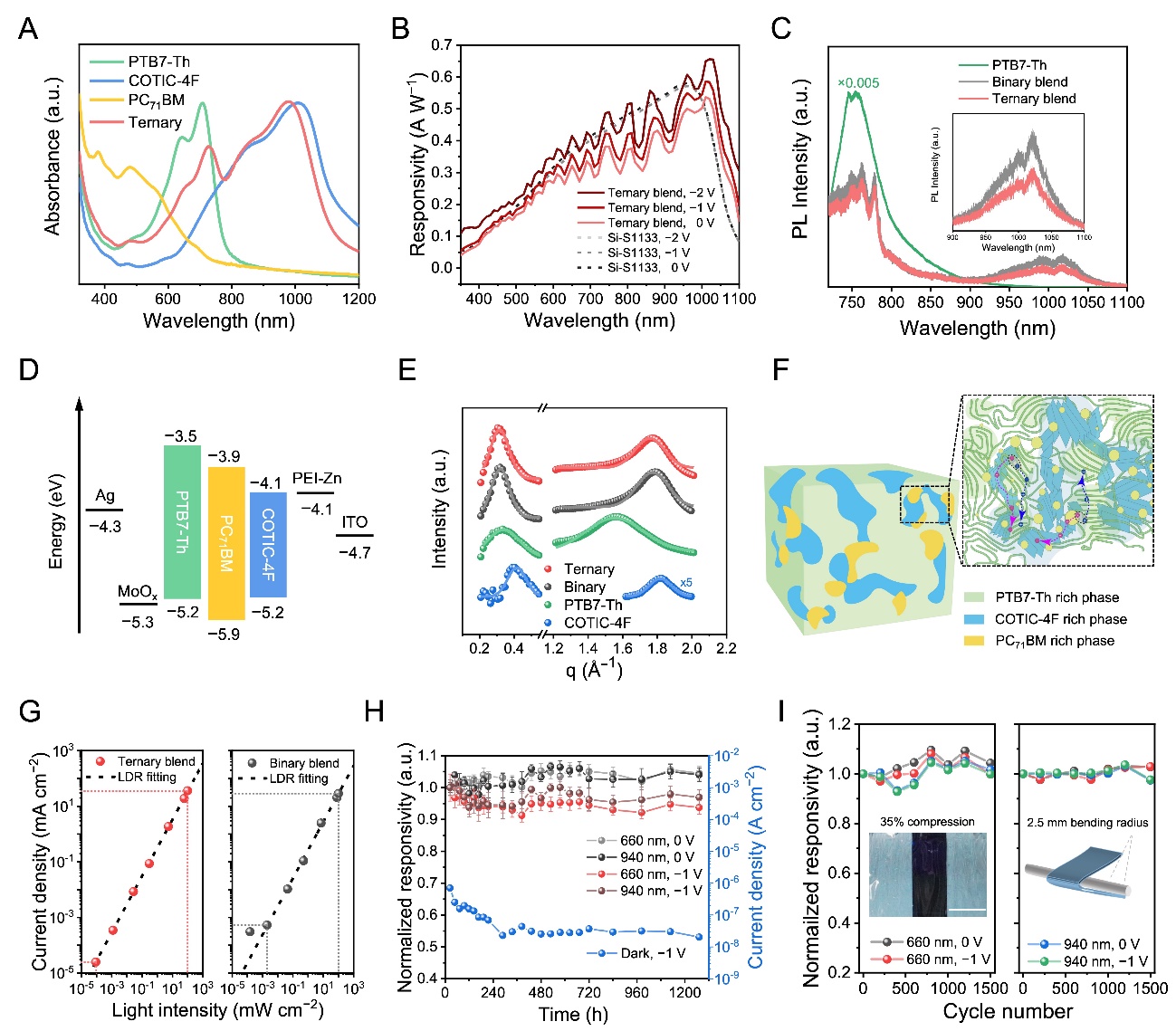

圖2.超柔性高性能有機光電探測器
所構建的超柔性PPG傳感器在紅光和近紅外光下具有高響應度和探測率以及低響應時間，在相同功耗下具有比硅基器件更可靠的PPG信號檢測能力，實現動態與缺氧條件下的血氧飽和度精確測量（圖3）。
圖3.皮膚集成的超柔性PPG傳感器
將PPG傳感器與ECG電極相結合，可皮膚集成的超柔性多模貼片傳感器與皮膚保形接觸，可同時精確提取光電和生物電位信號，實現心率、呼吸率、無袖帶血壓測量（圖4）。
圖4.皮膚集成的PPG-ECG多模傳感系統
相關成果近日以“近紅外有機光電探測器用于皮膚集成式光電容積-心電多模態傳感系統”（Near-Infrared Organic Photodetectors toward Skin-Integrated Photoplethysmography-Electrocardiography Multimodal Sensing System）為題發表在《先進科學》（Advanced Science）期刊上。
清華大學深圳國際研究生院博士后樓子瑞和2021級碩士生陶鈞為論文第一作者。清華大學深圳國際研究生院徐曉敏副教授、清華大學深圳國際研究生院/中國科學院深圳先進技術研究院成會明院士為論文通訊作者。論文作者還包括德國慕尼黑工業大學彼得·穆勒-布施鮑姆（Peter Müller-Buschbaum）教授、姜鑫宇博士，浙江大學朱麗萍教授、覃超博士、梁容博士，清華大學深圳國際研究生院博士后魏斌斌、2021級博士生程思敏、2022級博士生王澤昊、2023級博士生郭昊天。該研究得到國家自然科學基金、廣東省自然科學基金、深圳市優秀青年基金、深圳市高等院校穩定支持計劃重點項目以及清華大學深圳國際研究生院海外科研合作基金和啟動基金等項目的支持。
