清華新聞網4月9日電 超材料的概念最初源于電磁領域，人們將人工設計的用于調控電波極化的材料稱為電磁超材料。隨后這一概念逐漸拓展到其他多個領域，如聲學超材料、光學超材料、熱學超材料等。力學超材料是指人工設計具有特定微觀結構、介觀連接以及宏觀布局的材料。傳統的材料概念上側重于組成成分，而力學超材料更側重于結構，有時也稱力學超結構。不同于自然界已有的材料，經過特定設計的力學超材料通常具有獨特的性質和超凡的性能，展現出廣闊的工程應用前景。
近日，清華大學航天航空學院杜建鑌課題組取得了力學超材料設計與優化研究的重要進展。力學超材料的研究已經取得了許多前沿進展，但基于曲殼結構形式的殼系力學超材料拓?fù)鋬?yōu)化設計目前尚處于相對空白的狀態。研究團隊基于極小曲面提出了一種多層嵌套混合策略，擴大和多元化設計空間，使得力學超材料的設計更加靈活，也更具有潛在的優越性能；拓?fù)鋬?yōu)化技術的引入則將極小曲面超材料設計從傳統的簡單參數空間拓展到更加自由的構型空間，有利于對超材料結構進一步挖潛。數值仿真結果表明，從多層殼模型出發，經過拓?fù)鋬?yōu)化后，超材料單胞的優化結果可以自動形成梁、板、殼形式的綜合體結構，并能獲得逼近理論極限的材料剛度，物理實驗結果與仿真結果保持一致。

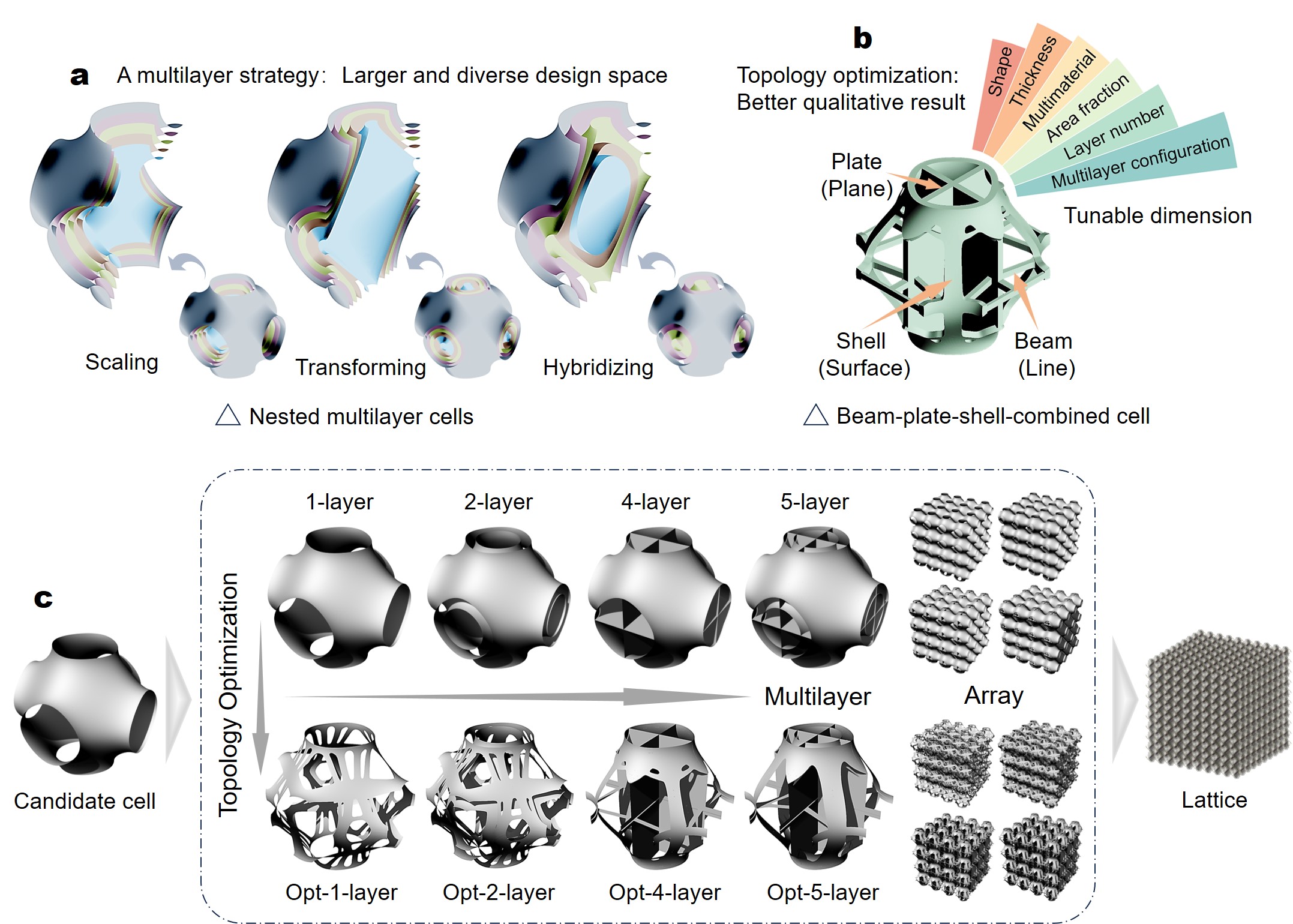

圖1.用于殼系點陣超材料的多層策略和拓?fù)鋬?yōu)化相結合的優化設計方式
基于所獲得的殼系點陣超材料，研究團隊進一步探討了材料的吸能性能。研究結果表明，得益于點陣超材料的超高剛度，點陣在沖擊荷載下，材料基本達到處處屈服，進入塑性變形，材料得到充分利用，相比于原始未優化模型，在同等質量下，優化結果的吸能效果最高可獲得136%的提升。另外，多層策略和拓?fù)鋬?yōu)化的結合也給點陣設計帶來了一系列可調控維度，如單胞形狀、厚度、多材料、面積分?jǐn)?shù)、層數以及多層布局等。研究結果表明通過力學調控，可獲得具有各向同性的點陣材料，以及具有功能梯度的點陣材料。此外，該研究還探討了多物理問題的應用。在用于聲學調控時，多層策略可以創建一系列空腔，從而使聲學調控更加自由，這對設計具有吸聲降噪等特性的聲學超材料具有重要意義；在討論電場調控時，多層策略可以實現不同區域的電場控制或屏蔽，這在設計固態電池的電極時具有重要意義；在探討流固耦合問題中，多層結構可以改變流體流動方式，為流場調控提供了一個新的方式，特別是在氣動裝置的設計中，如軟體機器人的氣動柔性觸手等，多層策略為氣動設計提供了更多的可能性。

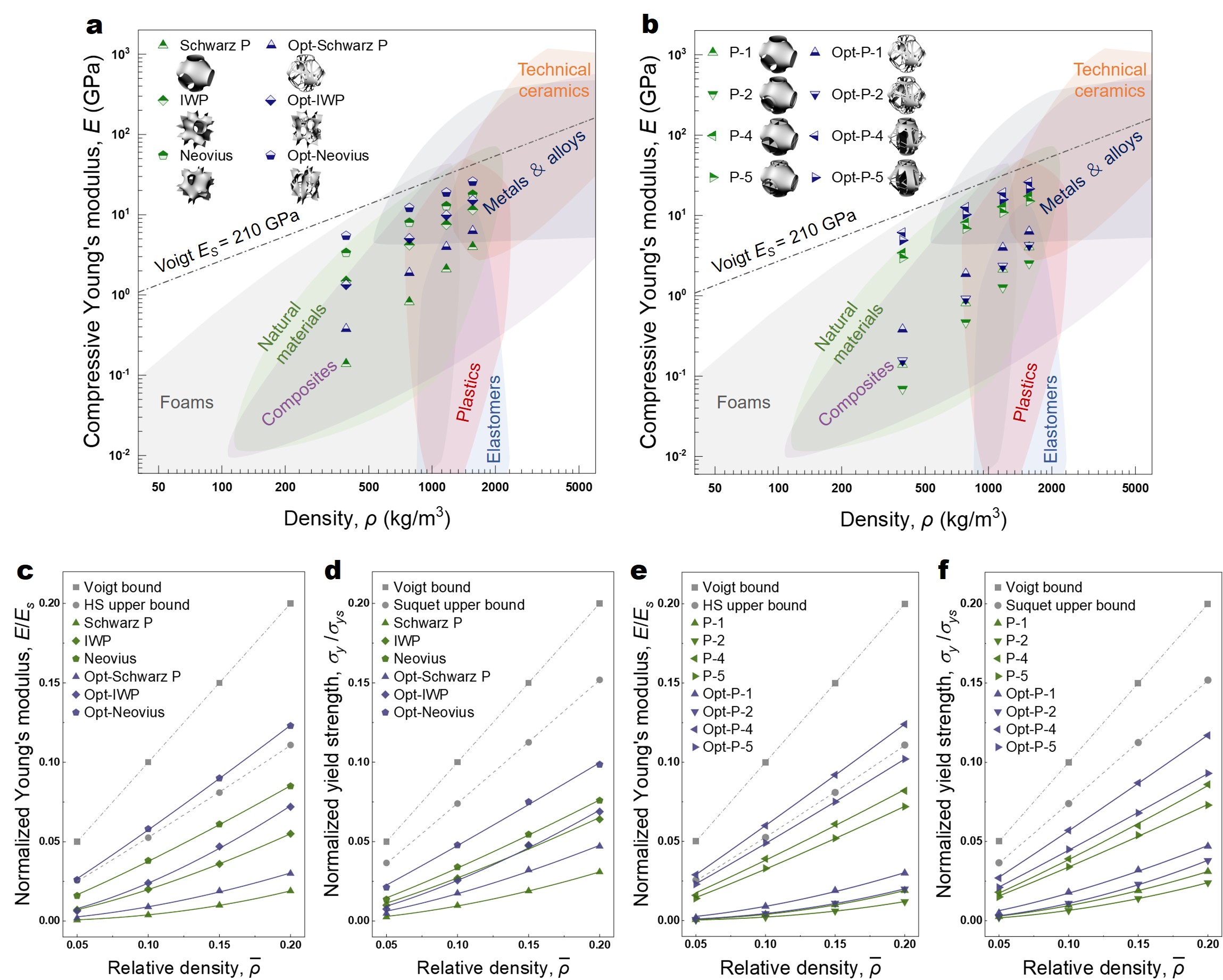

圖2.多層策略和拓?fù)鋬?yōu)化相結合的優化設計結果的力學性能對比
相關研究成果以“基于多層策略和拓?fù)鋬?yōu)化生成的超剛性力學超材料”（Ultrastiff metamaterials generated through a multilayer strategy and topology optimization）為題，于4月6日發表于《自然·通訊》（Nature Communications）。
清華大學航天航空學院2020級博士生劉洋為論文的第一作者，清華大學航天航空學院副教授杜建鑌為論文的通訊作者。合作者包括清華大學航天航空學院博士生王永楨、任宏塬、陳雪乾，新加坡南洋理工大學副教授王一凡和孟志強博士，廣東石油化工學院副教授李祖宇，美國西北大學教授陳衛和王力為博士。研究得到國家自然科學基金項目等的支持。
論文鏈接：
https://link.springer.com/article/10.1038/s41467-024-47089-8
