清華新聞網7月30日電 近日，清華大學電子工程系李越副教授團隊與自動化系戴瓊海院士、吳嘉敏副教授團隊合作，提出了一種用于微積分方程求解的模擬計算架構，基于逆向設計的超材料結構操控電磁波傳播，最終在亞波長尺度求解微積分方程。本論文提出的超材料處理器具有小尺寸、高集成度、可重構的優勢，為高速模擬計算的多功能擴展與高密度集成提供了可行方案。

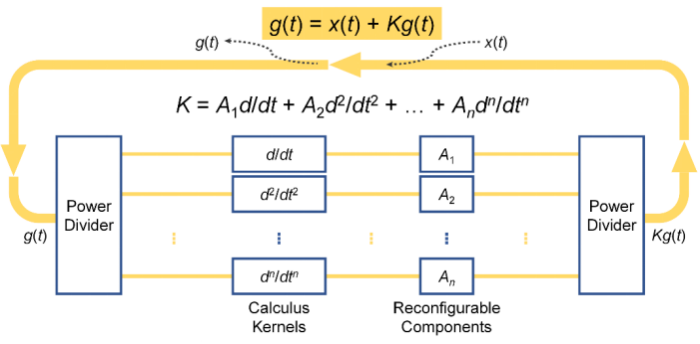

圖1.可重構超材料處理器的基本架構。包含反饋回路、微積分內核、具有調幅調相功能的可重構元件等基本單元
微積分方程的應用幾乎涵蓋了所有科學領域，例如天文學中的天體運動、生物學中的種群增長以及電磁學中的麥克斯韋方程等。精確而快速地求解微積分方程可以幫助人們理解系統的變化規律，并預測其發展趨勢。傳統的微積分方程求解往往采用基于數字電路的數值分析方法。近年來，由于其高速率、大帶寬、高并行度的優勢，以電磁波為信息載體的模擬計算系統被廣泛研究，為快速精確求解微積分方程提供了新思路。例如：賓夕法尼亞大學研究團隊利用芝士形狀的介質結構實現了特定積分方程的求解；瑞士聯邦理工學院研究團隊利用特定結構的拓?fù)涮匦猿晒η蠼饬司€性微分方程；而阿姆斯特丹大學研究團隊基于周期排布的超表面在單元自由空間中實現了積分方程的求解。然而，現有的用于求解微積分方程的模擬計算系統仍然面臨尺寸大、集成度差和可重構實現等諸多挑戰。
針對該問題，本論文提出了基于超材料的新型可重構方程求解架構。如圖1所示，該架構主要包括反饋回路和執行微積分運算的可重構超材料內核。圖2展示了所提出的像素超材料的基本結構，通過逆向設計像素超材料微小單元之間的通斷狀態，可以亞波長尺度上精確操控電磁波，最終實現任意階次微積分所需要的K(ω) = [j(ω?-?ω0)]n運算內核。而反饋回路控制微積分超材料內核兩側的電磁波信號完全相同，即g(t) = x(t) + Kg(t)，實現了方程等式的構建與求解。進一步地，通過調控可重構元件，可以進行不同系數、不同階數的微積分運算，構造不同的方程求解器內核K，實現任意的線性微積分方程。如圖3所示，基于該架構，在微波頻段下設計了尺寸僅為0.93λ0?×?0.93λ0的超材料處理器樣機，并實驗證明了該處理器能夠在亞波長尺度實時求解任意的線性微積分方程。而在現有文獻報道的求解微積分方程工作中，至少需要38.70λ0?×?77.40λ0的面積來實現一階微分方程求解。與此同時，受益于超材料處理器的亞波長尺寸，該處理器可在30個運算周期內實現快速微積分方程求解，是現有文獻報道的最少運算周期數。本論文所提出的基于超材料的微積分方程求解器在亞波長尺度實現了系數可調與方程階數可擴展，具有集成度高、求解速度快的優勢，在實現高密度集成多功能可重構模擬計算方面具有較大應用潛力，為理解和預測復雜實際系統的動態趨勢提供了新方法。

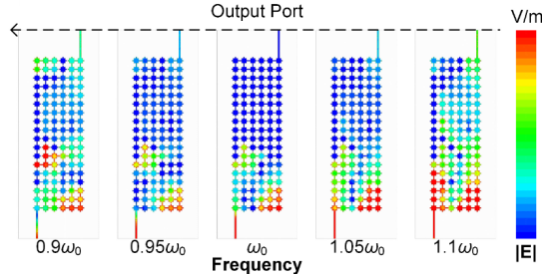

圖2.基于逆向設計像素超材料的一階微分內核，以及其在不同頻率下的表面電場分布

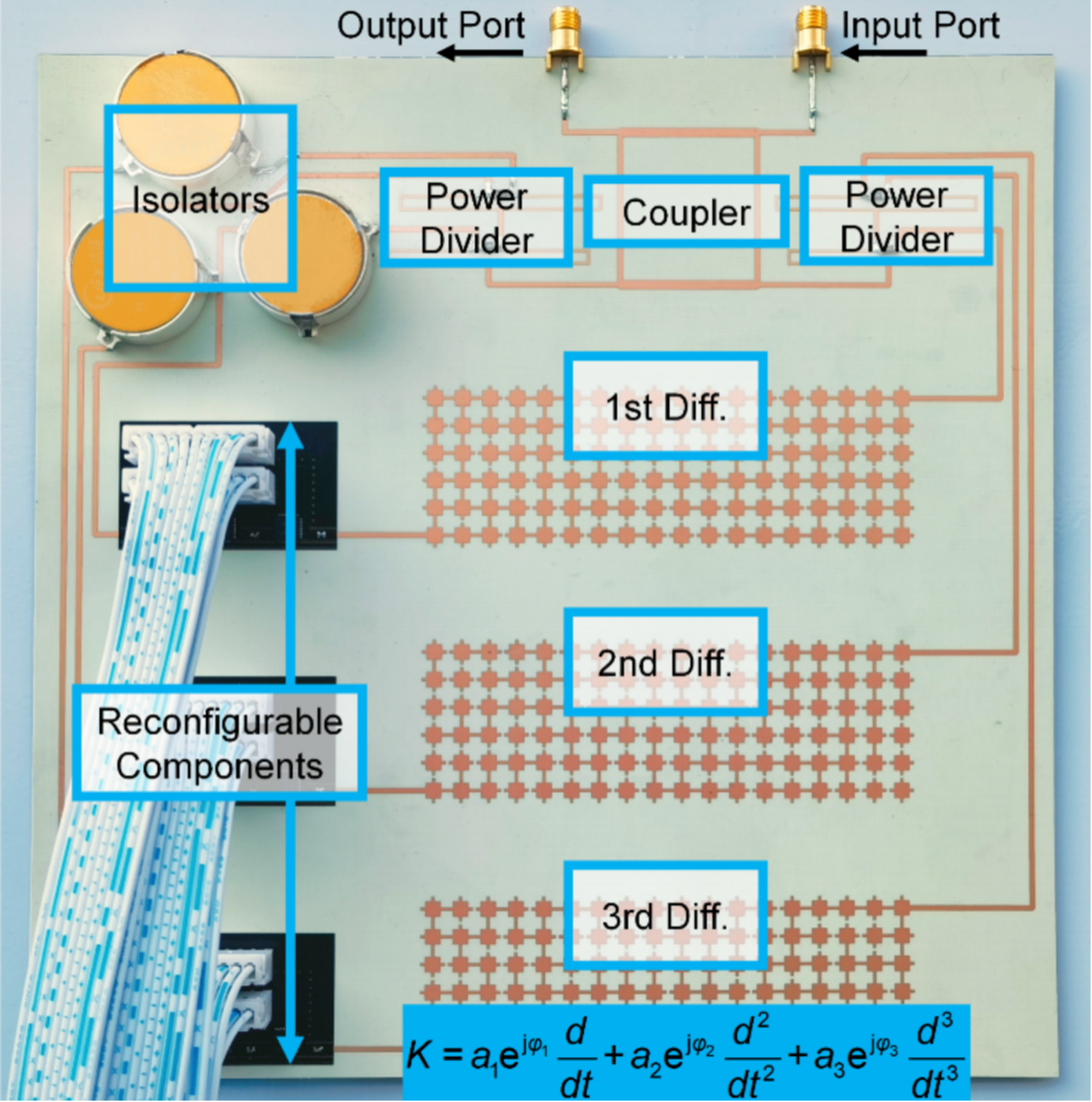

圖3.可重構超材料處理器的實物圖
近日，相關研究成果以“求解任意線性微積分方程的可重構超材料處理器”（Reconfigurable metamaterial processing units that solve arbitrary linear calculus equations）為題，發表在《自然·通訊》（Nature Communications）雜志。本論文的理論和實驗工作均在清華大學完成，清華大學電子工程系為論文第一單位。李越、戴瓊海、吳嘉敏為論文的通訊作者，電子工程系2021級博士生付鵬宇為論文的第一作者，其他作者包括電子工程系2020級本科畢業生許梓萌與電子工程系博士后周天貺（清華大學水木學者）。研究得到國家自然科學基金以及北京信息科學與技術國家研究中心光電智能計算交叉創新群體和電子工程系自主科研項目的資助。
論文鏈接：
https://www.nature.com/articles/s41467-024-50483-x
