清華新聞網8月14日電 金屬氧化物薄膜晶體管（TFTs）因其在集成電路領域的廣泛應用而備受矚目。如何實現低成本且高精度的TFTs制造，已成為學術界和產業界共同關注的焦點。近日，清華大學機械工程系路新春教授團隊柴智敏副教授在基于表面能誘導定向組裝的電子器件微納制造領域取得進展。其提出一種基于濕度控制的“表面能導向組裝”（surface energy-directed assembly，SEDA）工藝（圖1），全溶液制備了分辨率800nm、線邊緣粗糙度16nm的電子器件，邊緣粗糙度優于目前印刷電子工藝兩個數量級，為微納制造開辟了一條高分辨率、高形狀精度和低成本的新路徑。
圖1.基于SEDA工藝制造高分辨率和高形狀精度金屬氧化物圖案
研究發現，在SEDA過程中，液滴干燥時的環境濕度嚴重影響了圖案的保真度。在低濕度條件下，溶劑蒸發誘導的“咖啡環”效應，有助于在液滴邊緣積累更多的溶質，從而形成清晰、高保真的圖案。通過優化SEDA工藝，研究人員不僅實現了單層金屬氧化物圖案加工，還實現了四層結構圖案化制造。以氧化銦（In2O3）作為半導體溝道、氧化銦錫（ITO）作為源/漏極和柵極、氧化鋁（Al2O3）作為介電層的全溶液加工TFTs和基于TFTs的門電路（圖2），均實現了優異的器件性能。

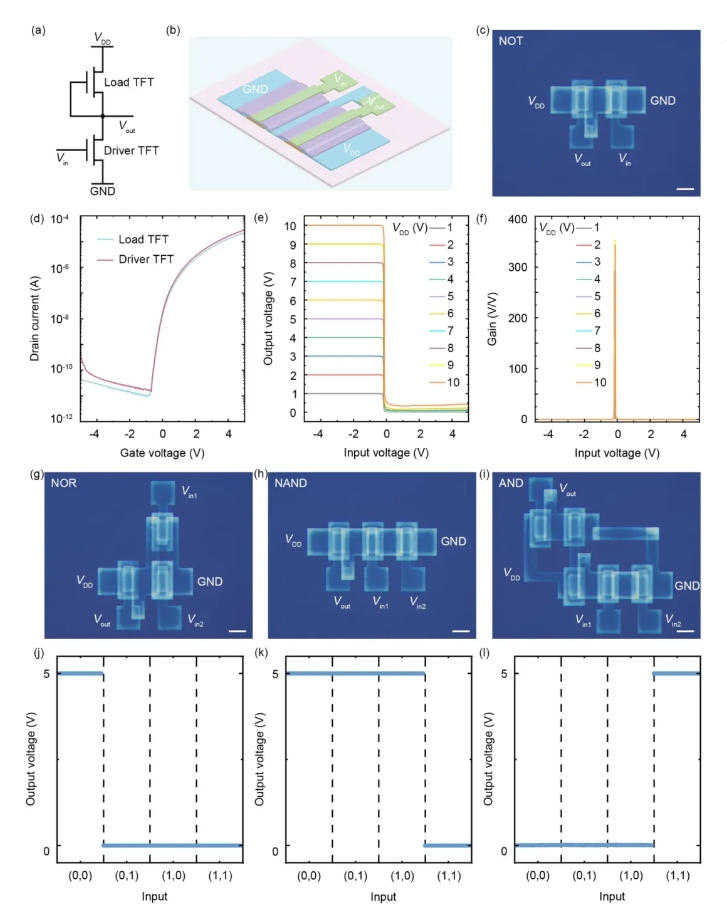

圖2.使用SEDA工藝制造的全氧化物TFT邏輯門電路
近日，相關研究成果以“通過濕度控制制備亞微分辨率和納米保真度的全溶液加工電子器件，表面能導向組裝過程”（All-Solution-Processed Electronics with Sub-Microscale Resolution and Nanoscale Fidelity Fabricated Via a Humidity Controlled, Surface Energy-Directed Assembly Process）為題，發表在《美國化學學會納米快報》（ACS Nano）上。
