清華新聞網8月20日電 柔性電子技術在可穿戴領域引領了一場范式轉變。可穿戴設備的進步高度依賴于柔性能源器件的發展，這些器件需提供高效率、耐用性和持續的電力輸出，同時能夠輕松集成。目前，商業可穿戴設備普遍依賴硬質電池供電，不僅增加了系統剛性，限制了其機械順應性，還需頻繁充電或更換電池。因此，研發一種集成了能量收集與存儲的柔性系統（FEHSS）變得尤為迫切。開發該系統面臨的挑戰包括確保不同組件間的機械性能、光電及電學性能匹配，實現高功率輸出和長期穩定運行。此外，還需提升器件間的界面效能，確保人體長期佩戴的舒適性。
近日，清華大學深圳國際研究生院徐曉敏團隊與周光敏團隊等合作，報道了厚度僅90微米的超柔性能量收集-儲存一體化系統，該系統由超柔性高性能OPV組件與超薄鋅離子電池（ZIB）集成，其為可穿戴生物傳感系統及日常電子設備供電展示了FEHSS作為新一代可穿戴綠色能源設備的可行性（圖1）。

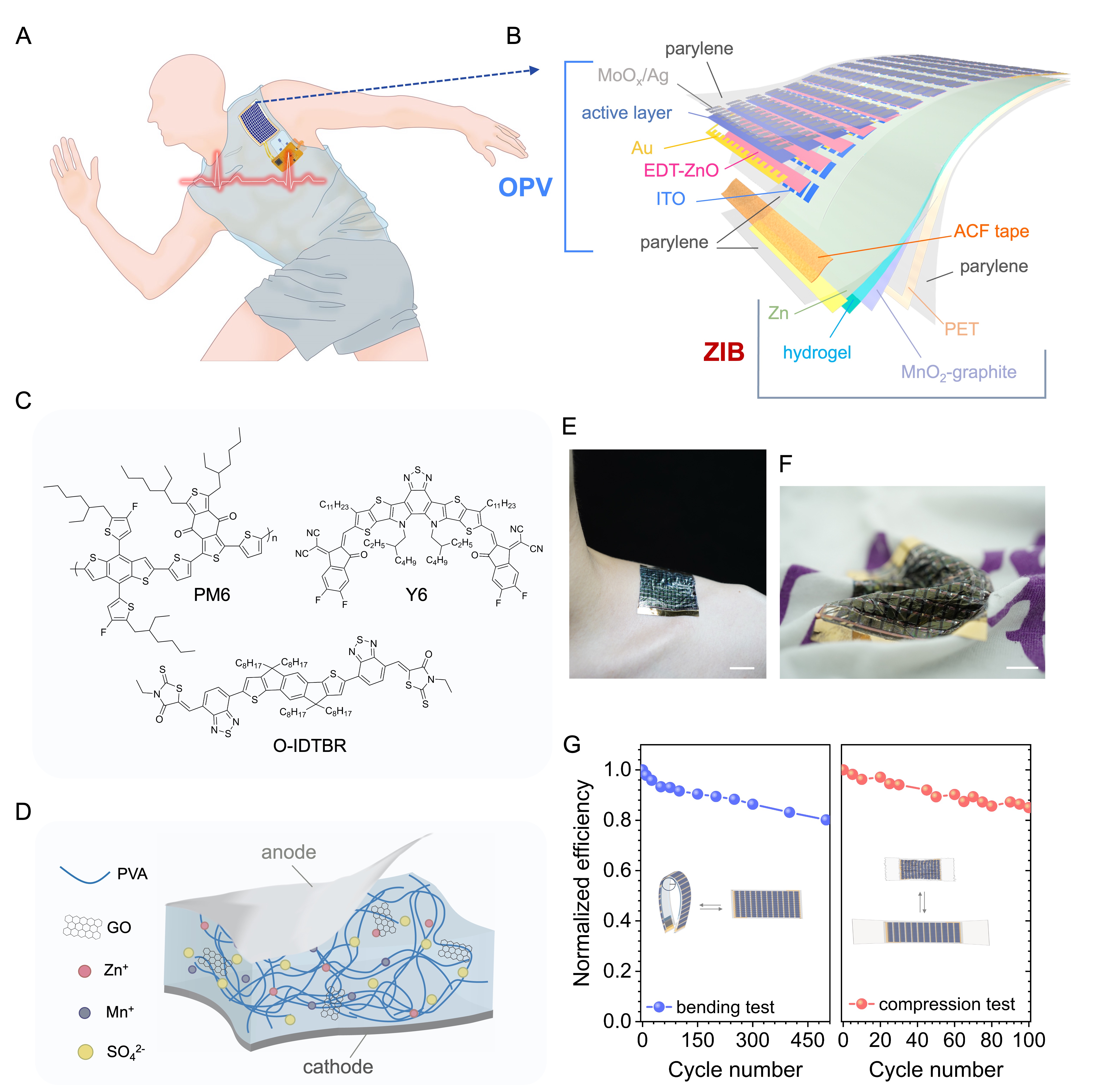

圖1.超柔性FEHSS的結構和材料成分示意圖
超柔性有機光伏器件采用了PM6:O-IDTBR:Y6三元共混體系（圖2）。與常見的二元體系相比，三元體系拓寬了光吸收范圍，以能量級聯通道提升了供受體界面激子解離效率，具有更小π-π堆積距離。使用EDT鈍化ZnO電子傳輸層，進一步提升了光照穩定性。最終實現了單個器件光電轉換效率（PCE）高達16.18%，黑暗惰性環境中逾1500小時的長壽命，以及50 mW cm-2光強下連續照明500小時后PCE保持初始值92%以上的高性能。

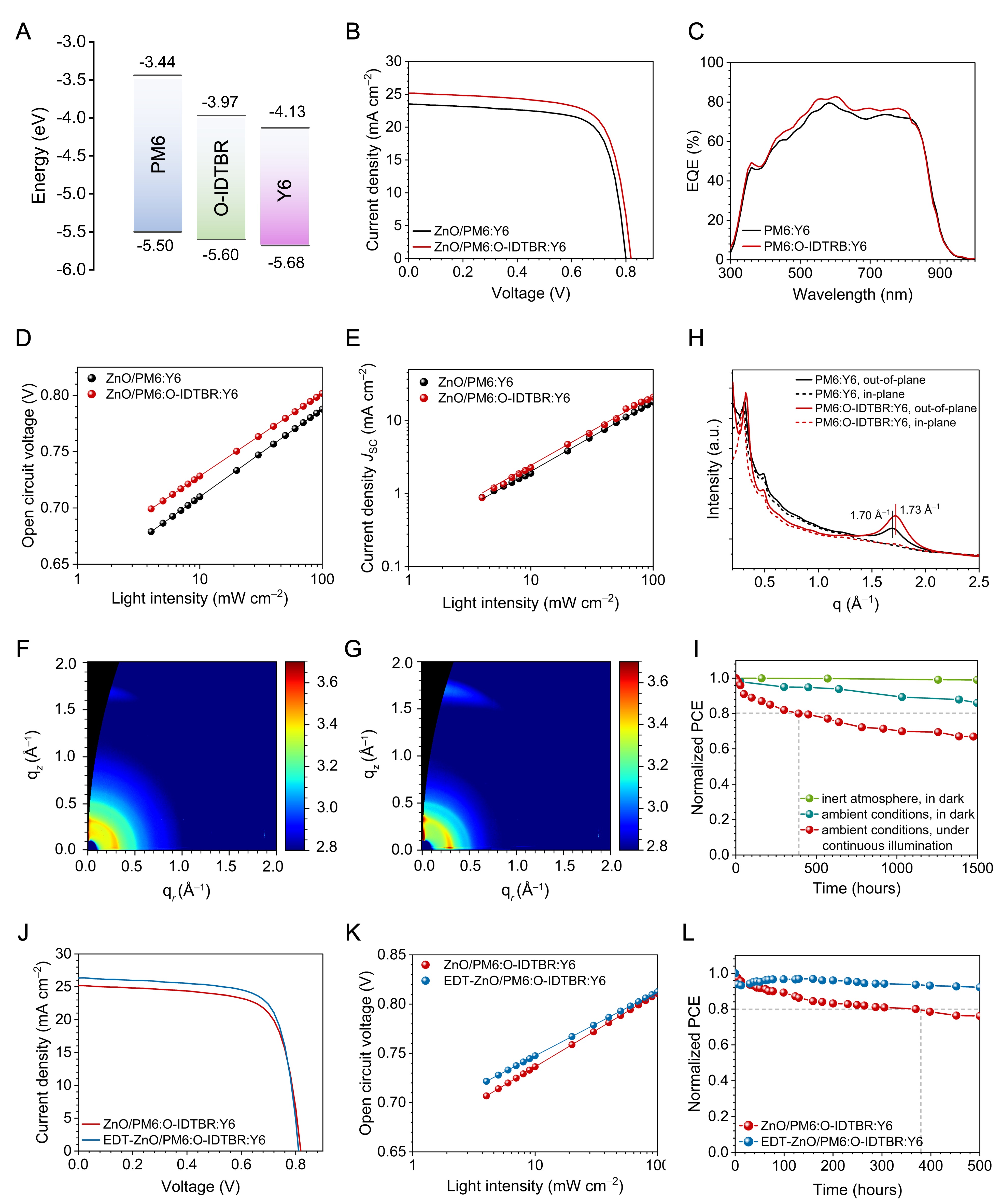

圖2.超柔性O(shè)PV器件單元的優化和性能表征
基于超柔性O(shè)PV單元，研究人員進一步設計出可調功率輸出的高性能OPV組件（圖3）。以有效面積6.72cm2的組件為例，總光電轉換效率PCE高達10.5%，峰值功率超過68.9mW，單位面積功率輸出達10.2mW cm-2。此外，超柔性O(shè)PV組件在不同光照強度下具備高效的功率輸出及優異的機械強度。

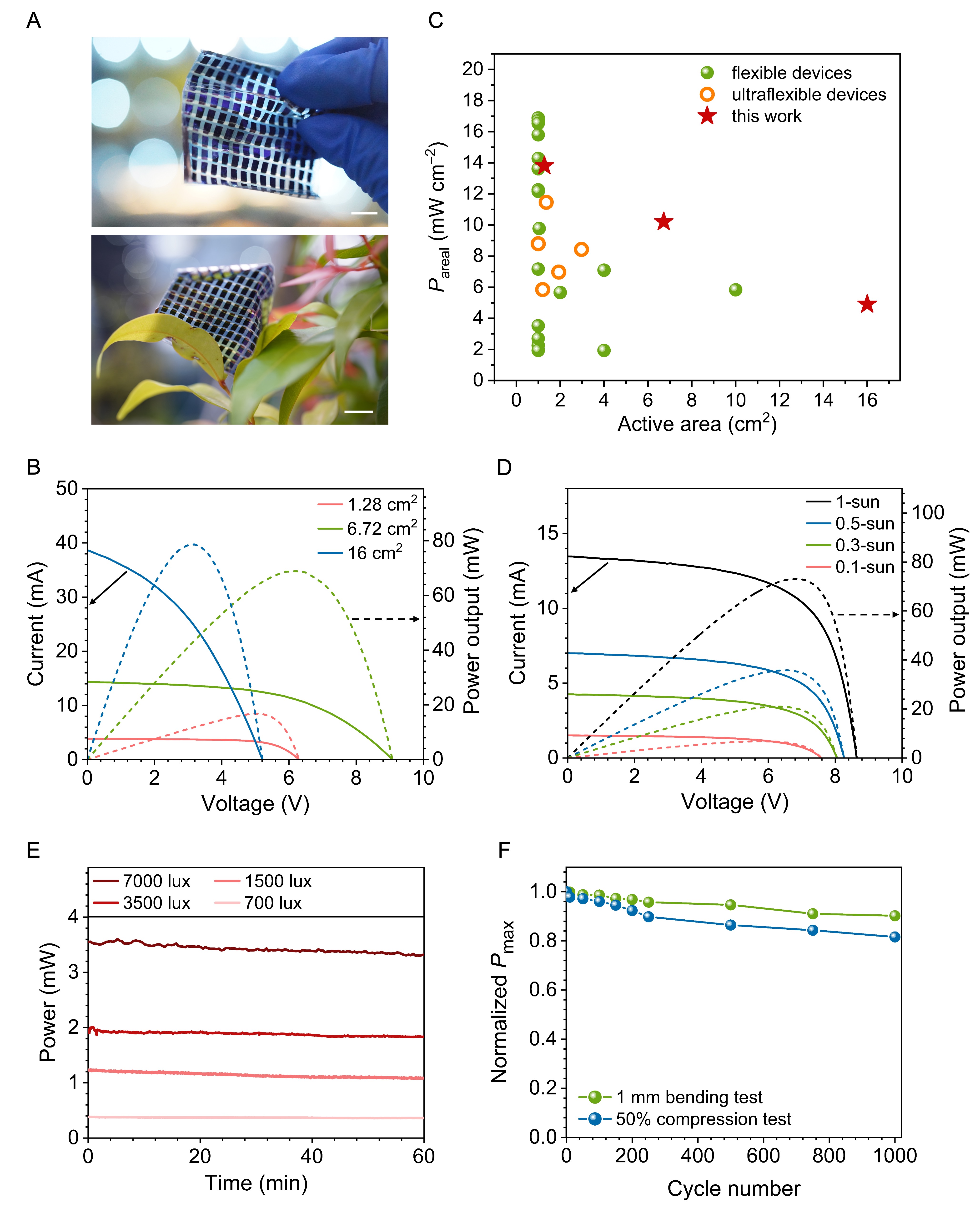

圖3.超柔性O(shè)PV模塊的結構和性能表征
超薄鋅離子電池由鋅陰極、二氧化錳-石墨陽極和超薄水凝膠電解質組成（圖4）。團隊創新開發了10微米厚度的超薄聚乙烯醇-氧化石墨烯（PVA-GO）水凝膠，具有優越的機械順應性，且超薄特性彌補了微小容量損失。基于10μm超薄水凝膠電解質構建的超薄ZIB，總厚度僅為85μm，具備良好的倍率性能和循環穩定性。

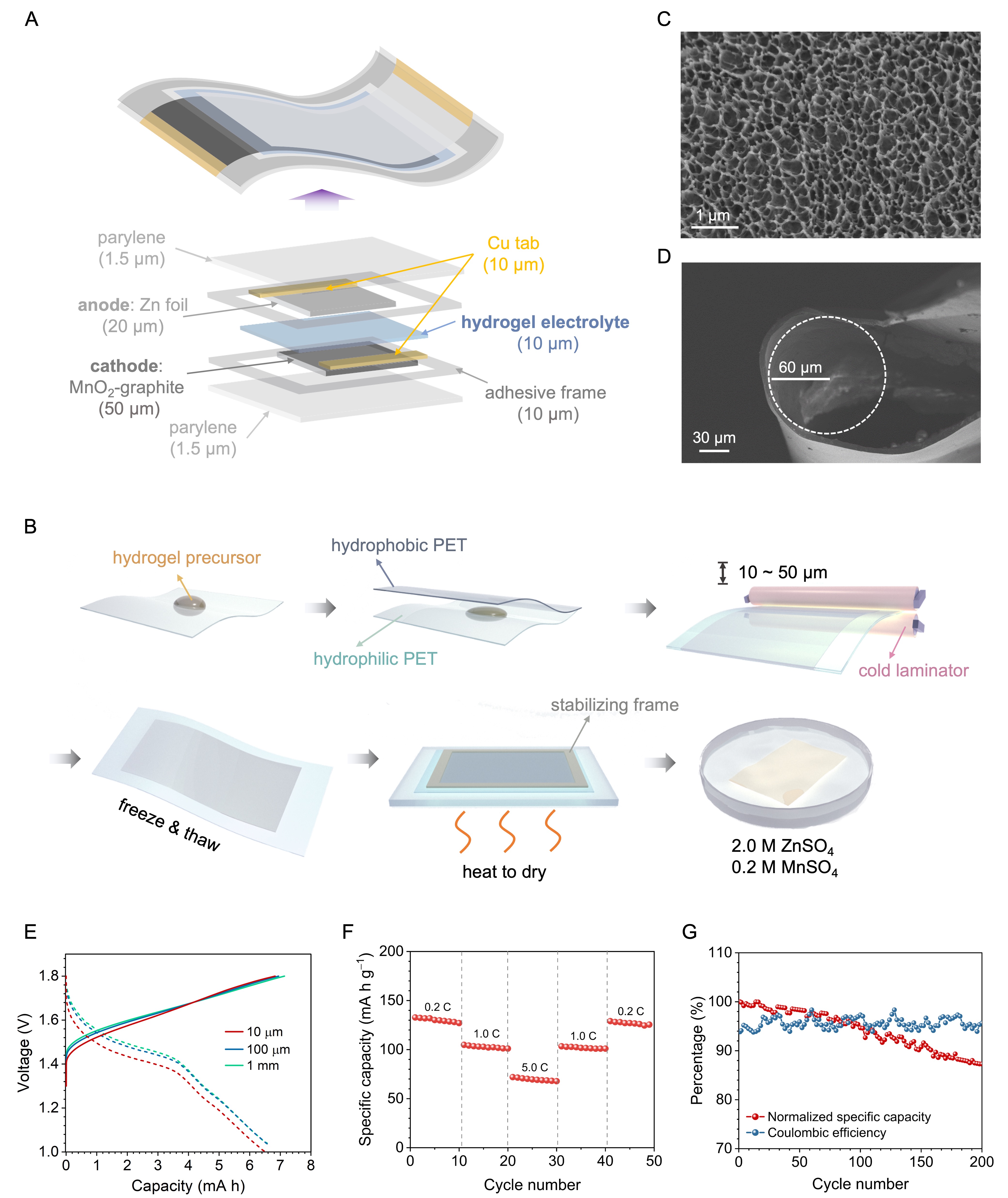

圖4.超薄ZIB的制備和性能表征
FEHSS由超柔性O(shè)PV組件，超柔性有機光電二極管（OPD）與超薄ZIB組成（圖5）。值得一提的是，超柔性O(shè)PD具有良好的整流性能，可以有效防止電流從ZIB回流。三個ZIB串聯實現輸出電壓5.4V，光照充電具有可媲美傳統電源的充放電循環特性。FEHSS具有穩定的效率表現，優異的力學柔性和穩定性，相比同類工作展現出優異的綜合性能。

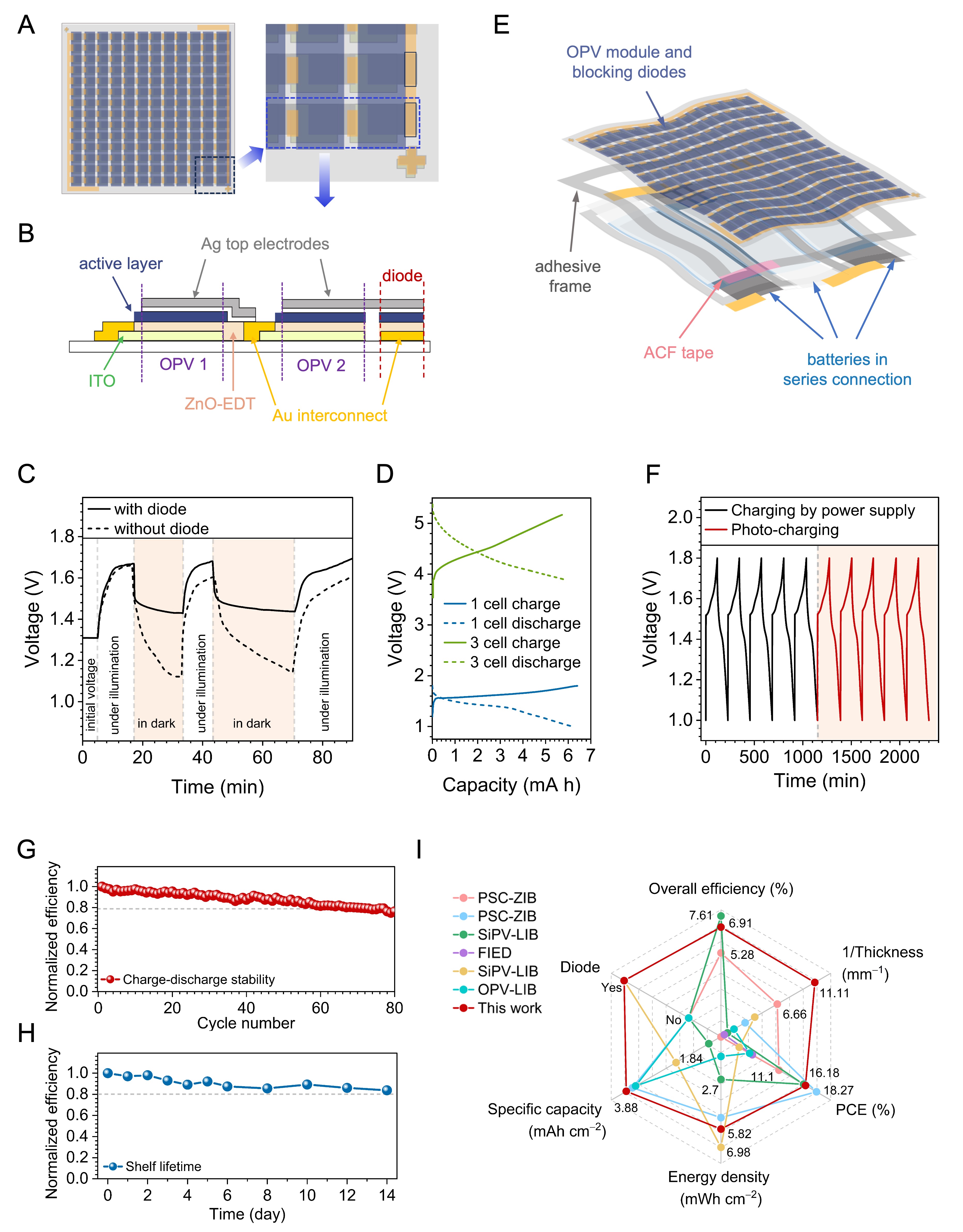

圖5.FEHSS的性能表征
FEHSS可以在自然環境下驅動多種電子設備（圖6）。由超柔性O(shè)PV和三個ZIB集成的FEHSS具有高于5.82 mWh cm-2的能量密度和5.4 V的輸出電壓。FEHSS集成于織物上，可驅動心電信號采集并實時傳輸至手機終端，助力健康管理。FEHSS亦可在不干擾用戶活動的情況下為智能手機、手表充電，是新型的戶外綠色能源方案。

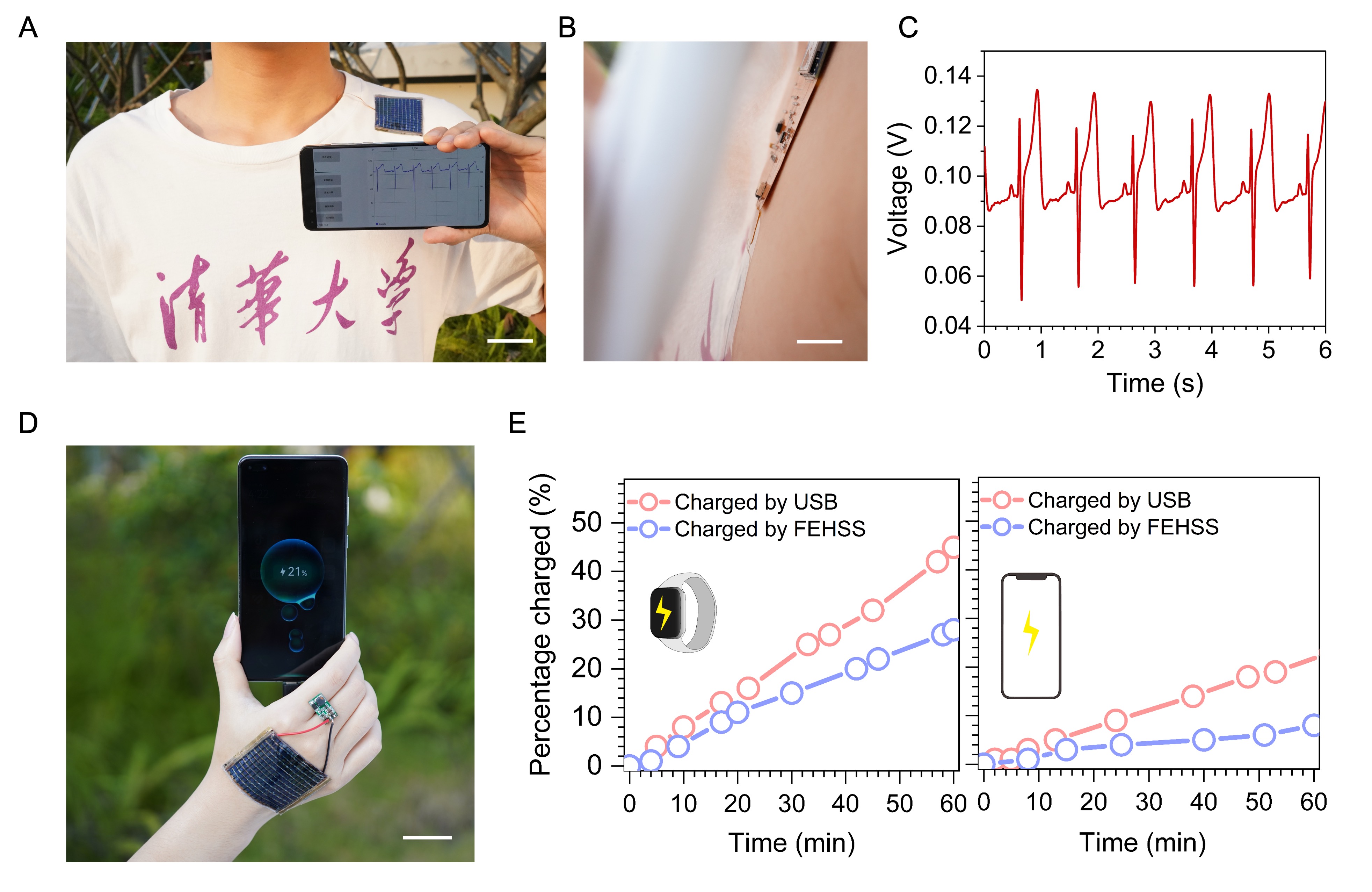

圖6. FEHSS為可穿戴設備和電子產品供電
研究提供了高效的超柔性能量收集和存儲一體化系統，可以輕松無感地集成在人體和織物上用作通用電源，將有力推進可穿戴設備和技術的發展。
近日，相關研究成果以“一種用于可穿戴設備的超柔性能量收集-存儲系統”（An Ultraflexible Energy Harvesting-Storage System for Wearable Applications）為題，發表于《自然·通訊》（Nature Communications）。
清華大學深圳國際研究生院2020級碩士生沙可欣（Sakeena Saifi）為論文第一作者，清華大學深圳國際研究生院副教授徐曉敏、中國科學院深圳先進技術研究院成會明院士為論文通訊作者。論文的其他作者還包括清華大學深圳國際研究生院副教授周光敏，慕尼黑工業大學教授彼得·穆勒-布施鮑姆（PeterMüller-Buschbaum），清華大學深圳國際研究生院2022級博士生肖瀟、2021級博士生程思敏、2023級博士生郭昊天等。研究得到國家自然科學基金、廣東省自然科學基金、深圳市科創委優秀青年基礎研究項目、深圳市高等院校穩定支持計劃重點項目、深圳市高層次人才團隊項目和深圳市蓋姆石墨烯中心的支持。
論文鏈接：
https://www.nature.com/articles/s41467-024-50894-w
