清華新聞網10月16日電 在信息技術、航空、航天等高科技領域的快速發展推動下，高性能薄膜材料因其獨特的物理和化學性質，在傳感器、太陽能電池、微電子設備等領域中發揮著關鍵作用。在薄膜生長過程中，表面溫度是直接影響薄膜生長模式、沉積速率和最終質量的關鍵參數。然而，現有的基底溫度測量方法存在空間分辨率低、測量誤差大等不足，難以準確反映薄膜生長表面的真實溫度狀況。此外，生長表面與基底之間的顯著溫度梯度表明，基底溫度無法完全代表薄膜生長的真實情況。因此，開發能夠精確測量薄膜生長表面瞬態溫度的新技術尤為重要，這不僅有助于提升薄膜的質量，還能加深對薄膜生長動力學的理解。
清華大學機械系王玉明院士、王子羲副研究員課題組與大連交通大學丁萬昱教授課題組合作，使用NiCr/NiSi薄膜熱電偶測量分析磁控濺射薄膜生長的表面溫度梯度，該工作填補了現有技術空白，為后續的機理研究和應用開發奠定了基礎。相關成果以“利用NiCr/NiSi薄膜熱電偶對磁控濺射薄膜生長進行表面溫度梯度的測量與分析”（Measurement and analysis of surface temperature gradients on magnetron sputtered thin film growth studied using NiCr/NiSi thin film thermocouples）為題，于10月10日作為封面論文發表于《微尺度》（Small）。
圖1.論文作為封面文章發表在《微尺度》（Small）
該研究通過設計和應用NiCr/NiSi薄膜熱電偶，建立了一種新的測量系統，以精確捕捉薄膜生長過程中表面溫度的微小變化，進而優化薄膜制備工藝，提升薄膜性能，為薄膜技術的發展提供重要的科學依據和技術支持。
研究人員在設計的NiCr/NiSi薄膜熱電偶結構上選擇了100μm的超薄玻璃基底，制備了用于測量TiO2薄膜生長表面溫度梯度的三層NiCr/NiSi薄膜熱電偶溫度測量系統（圖2）。此外，在0.83W/cm2的濺射功率密度下沉積TiO2薄膜并測量了其生長表面和基底的溫度。結果表明：當系統達到穩定時，第一層和第二層之間的溫度差為104.79℃，第二層和第三層之間的溫度差為39.92℃（圖2）。這與模型相符，符合熱傳導的基本規律。

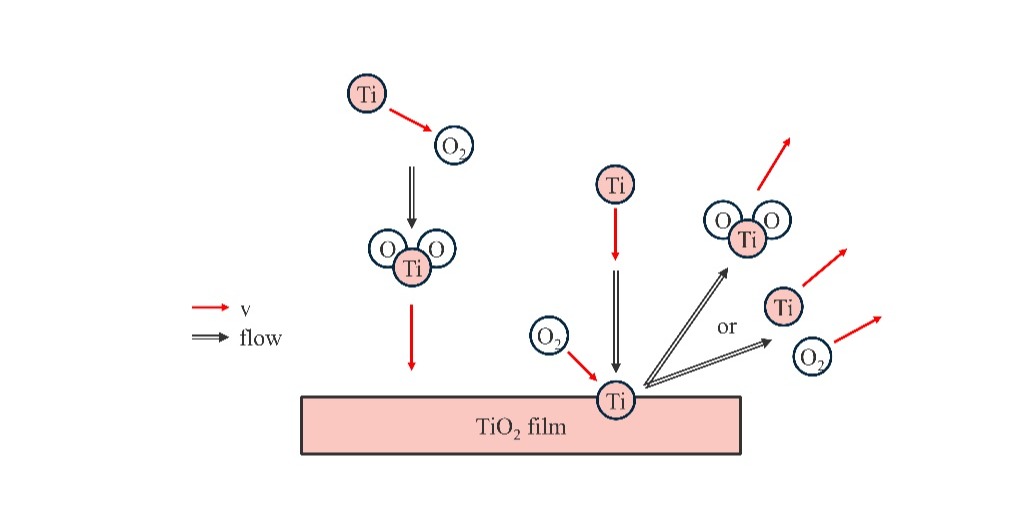

圖2.TiO2表面成膜微觀機理
在TiO2薄膜沉積過程中，磁控濺射技術被用來制備薄膜。通過將真空腔抽至低壓并注入Ar氣體，Ar原子在正負電極的電壓作用下被電離為Ar?離子和自由電子。電子迅速移動到玻璃基板，而帶正電的Ar?離子則加速并撞擊靶材（Ti靶）。這些高速碰撞使Ti原子獲得足夠的能量，從靶材中釋放出來，并與腔內的O2發生化學反應生成TiO2薄膜。在此過程中，電子與氣體分子每秒發生大量碰撞，能量傳遞顯著。這一模型對于理解電子、離子和材料之間的相互作用，以及薄膜形成過程中的能量傳遞機制，具有重要意義。

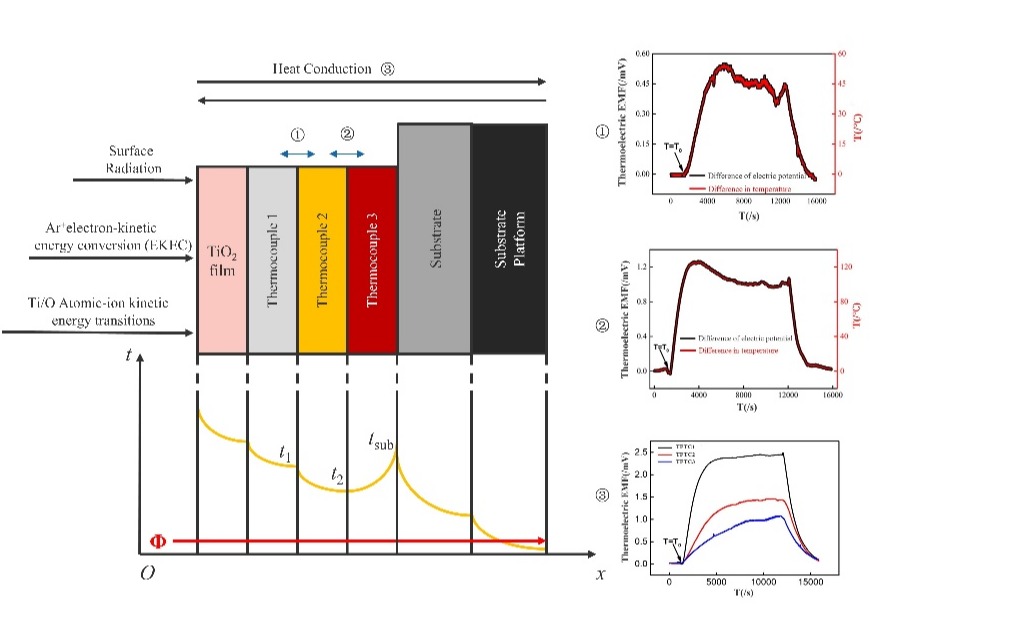

圖3.溫度場分布及實驗結果
研究人員通過NiCr/NiSi薄膜和標準K型貼片熱電偶測量了TiO2薄膜的生長表面溫度和基底溫度。在TiO2薄膜沉積過程中，熱能主要被薄膜生長表面吸收。從薄膜生長表面到薄膜生長基板存在較大的溫度梯度。薄膜生長表面的溫度顯著高于基板溫度。結合TiO2薄膜生長表面的溫度，薄膜生長表面的溫度起著關鍵作用。
清華大學機械系副研究員王子羲、大連交通大學教授丁萬昱為論文的共同通訊作者，機械系博士后劉智慧為論文的第一作者。研究得到國家重點研發計劃項目、國家自然科學基金、國家資助博士后基金等項目的資助，清華大學高端裝備界面科學與技術全國重點實驗室的支持。
論文鏈接：
https://doi.org/10.1002/smll.202404829
