清華新聞網10月23日電 近日，清華大學深圳國際研究生院干林團隊采用冷凍透射電子顯微鏡和電子能量損失譜方法，系統揭示了電化學氧化制備的氧化銥（IrOx）納米顆粒中形成的金屬Ir核/非晶IrOx殼的核殼精細結構，以及對電解水陽極氧析出催化反應的尺寸效應，實現了對催化劑近表面區活性氧物種的高空間分辨表征，為理解質子交換膜電解水非晶氧化銥催化劑的催化性能和尺寸選擇提供了重要的指導。
利用可再生能源來電解水制氫是一種有效的儲能及脫碳減排策略，我國“十四五”規劃將氫能發展作為長期發展戰略，其中重點要提高電解水制氫轉化效率。與傳統堿性水溶液電解槽相比，質子交換膜（PEM）電解水因其啟動快且電流密度高的特點與可再生能源有著更好的兼容性。然而，陽極發生的氧氣析出反應（OER）過程動力學緩慢，目前只有銥（Ir）等極少數貴金屬催化劑在PEM條件下相對穩定且具有較高的電催化活性。但是Ir資源稀缺且成本高昂，如何提高其OER催化活性十分重要。
相比于晶態的二氧化銥（IrO2），電化學氧化金屬Ir制備的非晶IrOx往往具有更高的OER電催化活性，但其原子尺度的根源尚未完全被理解。有學者提出非晶IrOx的表面和亞表面存在去質子化的單配位活性氧物種，其產生的強親電性能激活OER電催化過程。然而，由于亞穩態的非晶IrOx在透射電子顯微鏡觀察下結構不穩定，對這種活性氧物種的高空間分辨表征仍未實現。對此，干林團隊采用冷凍透射電鏡在電化學非晶IrOx納米顆粒（近）表面活性氧的高分辨表征及其尺寸效應上取得了重要進展。
研究團隊通過電化學氧化Ir納米顆粒得到的不同尺寸IrOx納米顆粒，結果表明尺寸越大的IrOx納米顆粒具有更高的OER本征催化活性。為了減小非晶IrOx催化劑在電子書輻照下的不穩定性，研究團隊使用冷凍透射電鏡樣品桿使樣品維持在低溫（-170 ?C）的條件，進而對其進行掃描透射電子顯微鏡（STEM）電子能量損失譜（EELS）表征。研究發現，冷凍條件可以明顯減輕電子輻照對非晶IrOx的損傷，在2.3×105e-·?-2的劑量下仍能保持非晶IrOx結構；相反，在室溫條件下非晶IrOx在1×105e-·?-2的劑量下即轉變成晶態的Ir金屬。利用冷凍球差矯正STEM，團隊發現不同尺寸的Ir納米顆粒在電化學氧化后表現出明顯不同的結構：顆粒尺寸在5nm以下時，IrOx呈現出多孔的完全非晶結構，其中O為配位飽和的O2–；當顆粒尺寸增加至5nm以上時，形成以金屬Ir為核、非晶IrOx為殼的核殼結構。通過冷凍STEM和O-K邊的EELS譜分析發現，在非晶IrOx殼層與金屬Ir核之間形成一層致密的亞化學計量非晶IrOx層，并產生很強的OⅠ–活性氧物種信號（525 eV）。這種活性氧具有很強的親電性，可以促進表面Ir位點上的水的親核攻擊（O–O耦合）過程，進而提高了OER催化活性。這一結果解釋了為什么5nm以上的核殼納米顆粒相比5nm以下的完全非晶IrOx納米顆粒具有更高的催化活性，從而為IrOx電催化劑的尺寸設計提供了依據。上述結果對理解非晶IrOx的表面/亞表面活性氧物種的作用以及電解水OER催化活性具有重要意義。

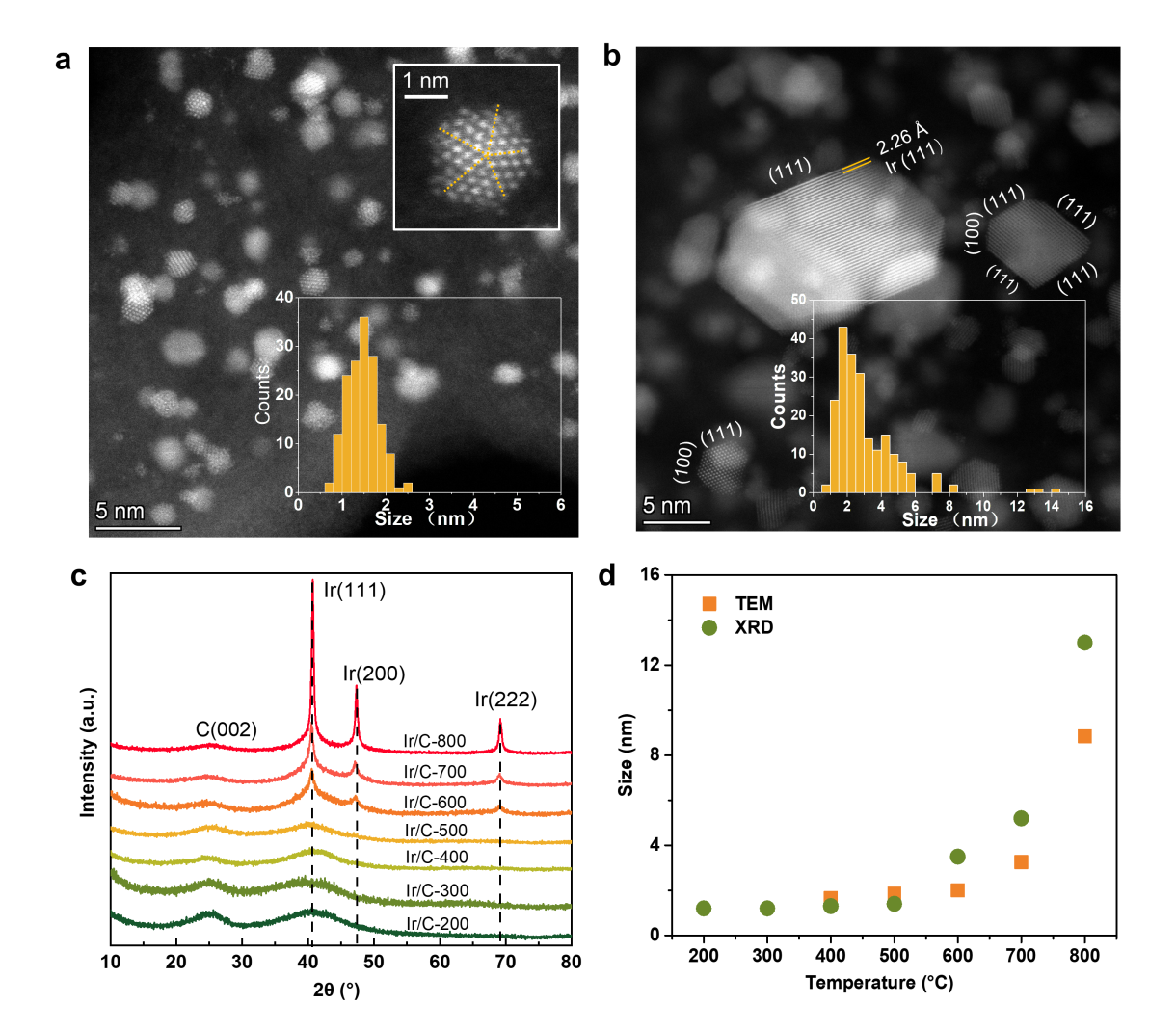

圖1.不同尺寸的Ir納米顆粒催化劑的制備與結構表征
圖2.OER電化學性能測試與X射線光電子能譜表征
圖3.電化學氧化后不同尺寸的IrOx納米顆粒的常溫和冷凍STEM表征與形貌統計

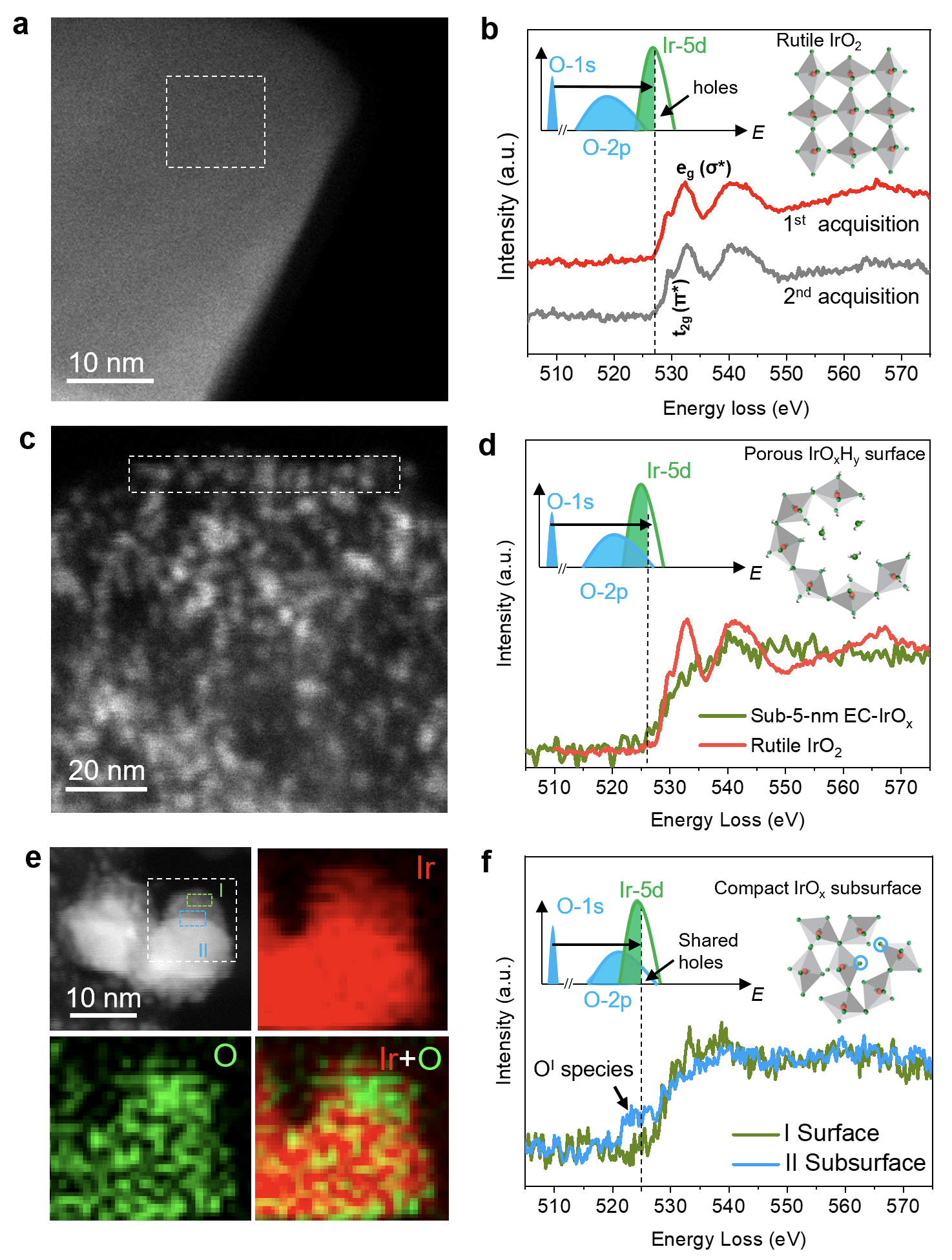

圖4.晶態IrO2（a, b）、5 nm以下非晶IrOx納米顆粒（c, d）、以及5–15 nm的IrOx核殼納米顆粒（e, f）的STEM-EELS表征

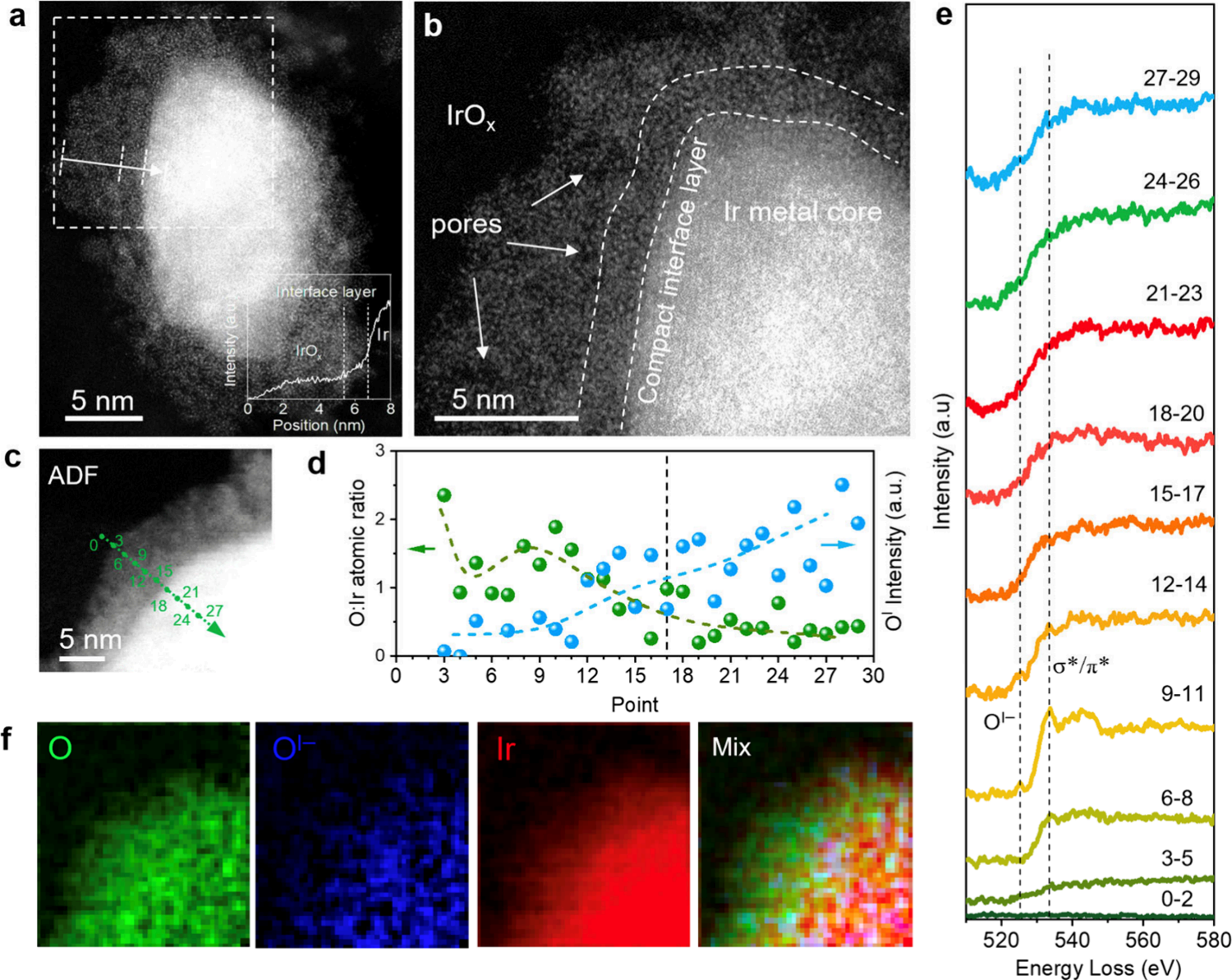

圖5.15 nm以上IrOx核殼納米顆粒的高分辨STEM圖及冷凍STEM-EELS分析

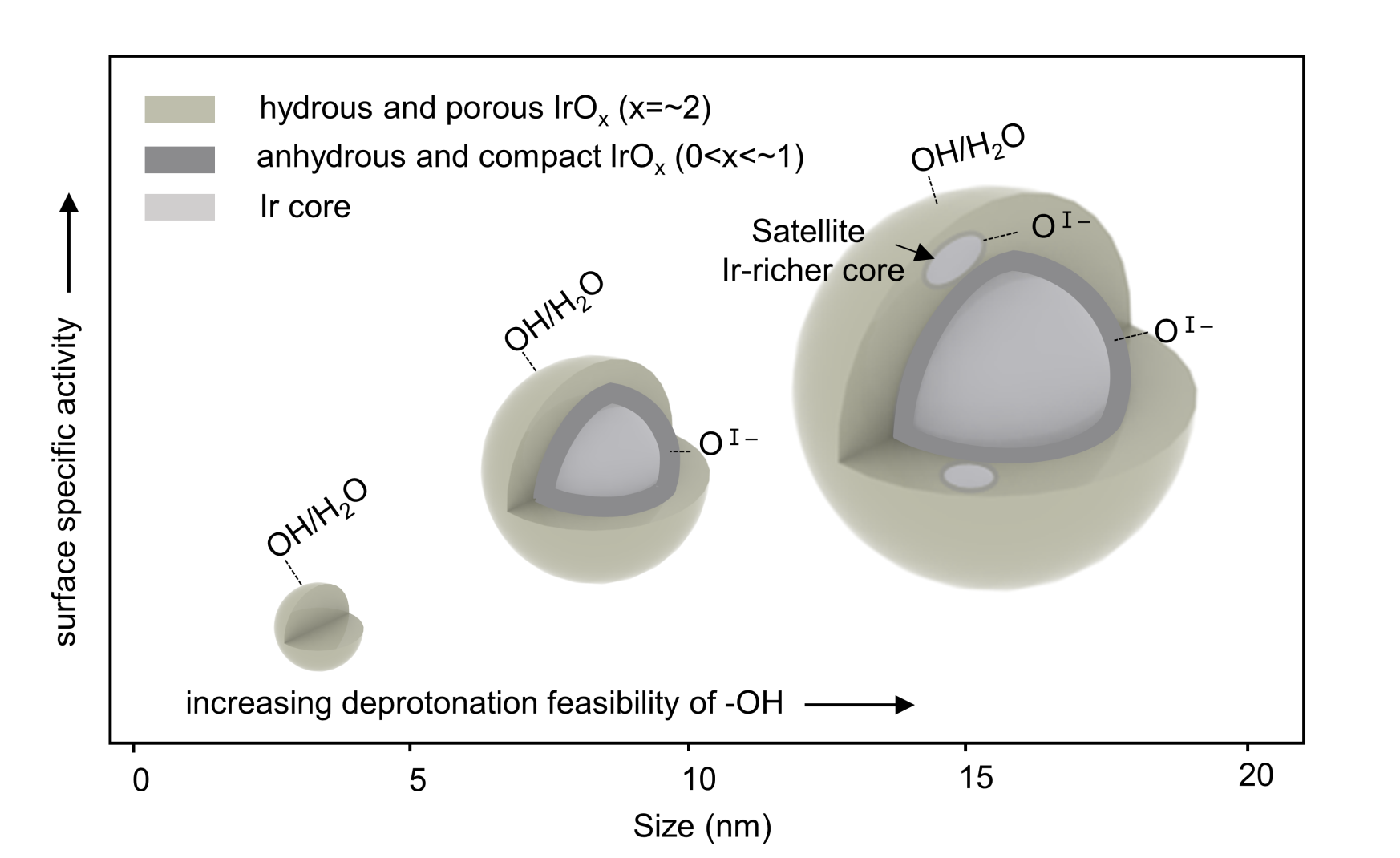

圖6.電化學氧化制備的IrOx納米顆粒的核殼精細結構及尺寸效應示意圖
相關研究成果以“冷凍電鏡揭示電化學IrOx納米顆粒的核殼精細結構與尺寸效應”（Size-Dependent Core-Shell Fine Structures and Oxygen Evolution Reaction Activity of Electrochemical IrOx Nanoparticles Revealed by Cryogenic Electron Microscopy）為題，于10月8日發表于《美國化學會·納米》（ACS Nano）。
深圳國際研究生院材料研究院2019級博士生徐敬博、2021級博士生常亮為論文共同第一作者，深圳國際研究生院副教授干林為論文通訊作者。論文作者還包括深圳國際研究生院2020級博士生魏印平、魏杰博士、2022級博士生崔雯渟和2022級碩士生陶瑩。研究得到國家重點研發計劃、國家自然科學基金、廣東省重點研發計劃以及深圳市先進層狀材料高值應用重點實驗室和深圳市科創委基礎研究等項目的支持。研究采用的（冷凍）球差矯正掃描透射電子顯微鏡和電子能量損失譜表征工作均在深圳國際研究生院材料與器件檢測中心電子顯微鏡平臺進行。
論文鏈接：
https://pubs.acs.org/doi/10.1021/acsnano.4c10657
