清華新聞網10月24日電 靜電吸附作為一種現代可控吸附技術，已被廣泛應用于多種領域，如集成電路制造中的靜電卡盤ESC、機器人攀爬以及柔性?shī)A具等。然而，傳統的靜電吸附系統面臨著一個巨大的挑戰：它們需要高達數千伏的電壓來產生足夠的吸附力，而這種高壓通常只能由笨重的商業電源提供。這不僅增加了成本和系統復雜性，還限制了系統的便攜性和靈活性及相關技術的進一步發展。
清華大學機械系智能與生物機械實驗室使用旋轉獨立式摩擦納米發電機（RF-TENG）通過整流單元驅動多層柔性薄膜靜電阻尼器（EAD）提供持續、穩定的動力。這項基于摩擦電高壓的柔性薄膜靜電吸附技術，不僅在能源供應上實現了自供電，還展現了輕便性、安全性、便攜性和易操作性等特點，為未來靜電吸附技術的發展和摩擦納米發電機的高壓應用提供了新思路。

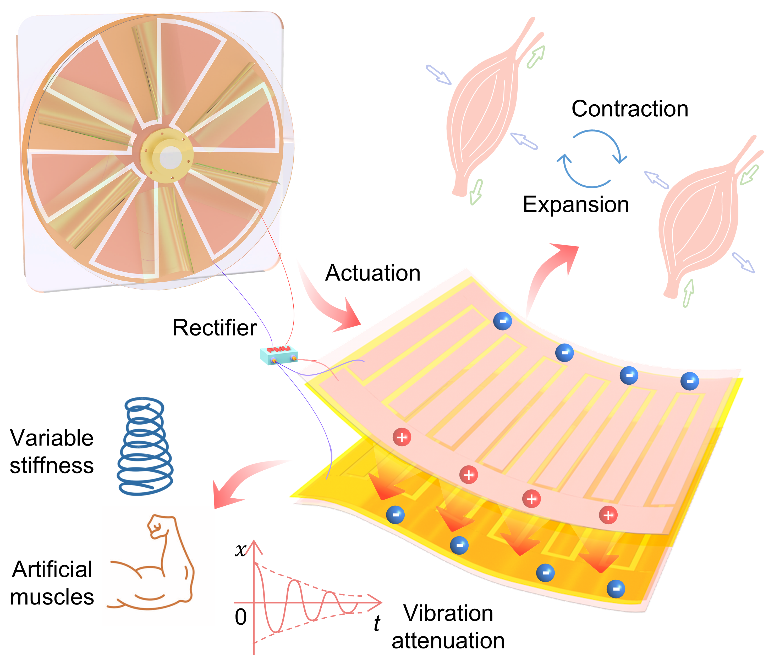

圖1.多層柔性薄膜自供電靜電吸附系統
該研究的設計靈感來源于肌肉的收縮與舒張機制，通過模擬這一自然過程，給予靜電吸附膜導電電極施加摩擦高電壓使其整體結構硬化，實現了類似于人工肌肉的可變剛度效果。

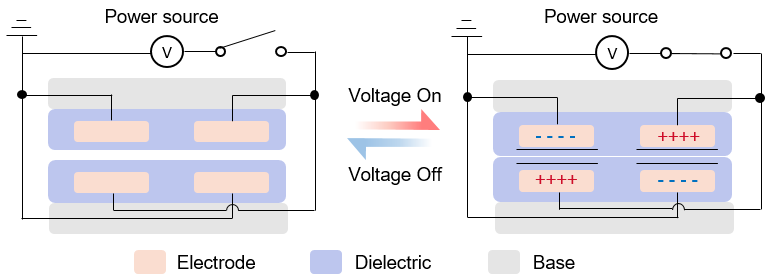

圖2.EAD內部靜電吸附機理
所設計的自供電靜電吸附系統由RF-TENG、整流單元和EAD組成，其中RF-TENG由定子和轉子兩部分組成，定子由一個矩形丙烯酸板組成，上面有兩層銅箔電極并覆蓋著尼龍薄膜，轉子由一個圓形丙烯酸板和六片扇形聚氯乙烯（PVC）薄膜組成；EAD由兩個對稱部分組成，均包含相同的材料和結構，通過絲網印刷技術在聚對苯二甲酸乙二醇酯（PET）基底上制備梳狀銅箔導電層，在導電層上覆蓋一層聚酰亞胺（PI）介質層，形成器件的一部分，最后將兩個相同部分組合成EAD。

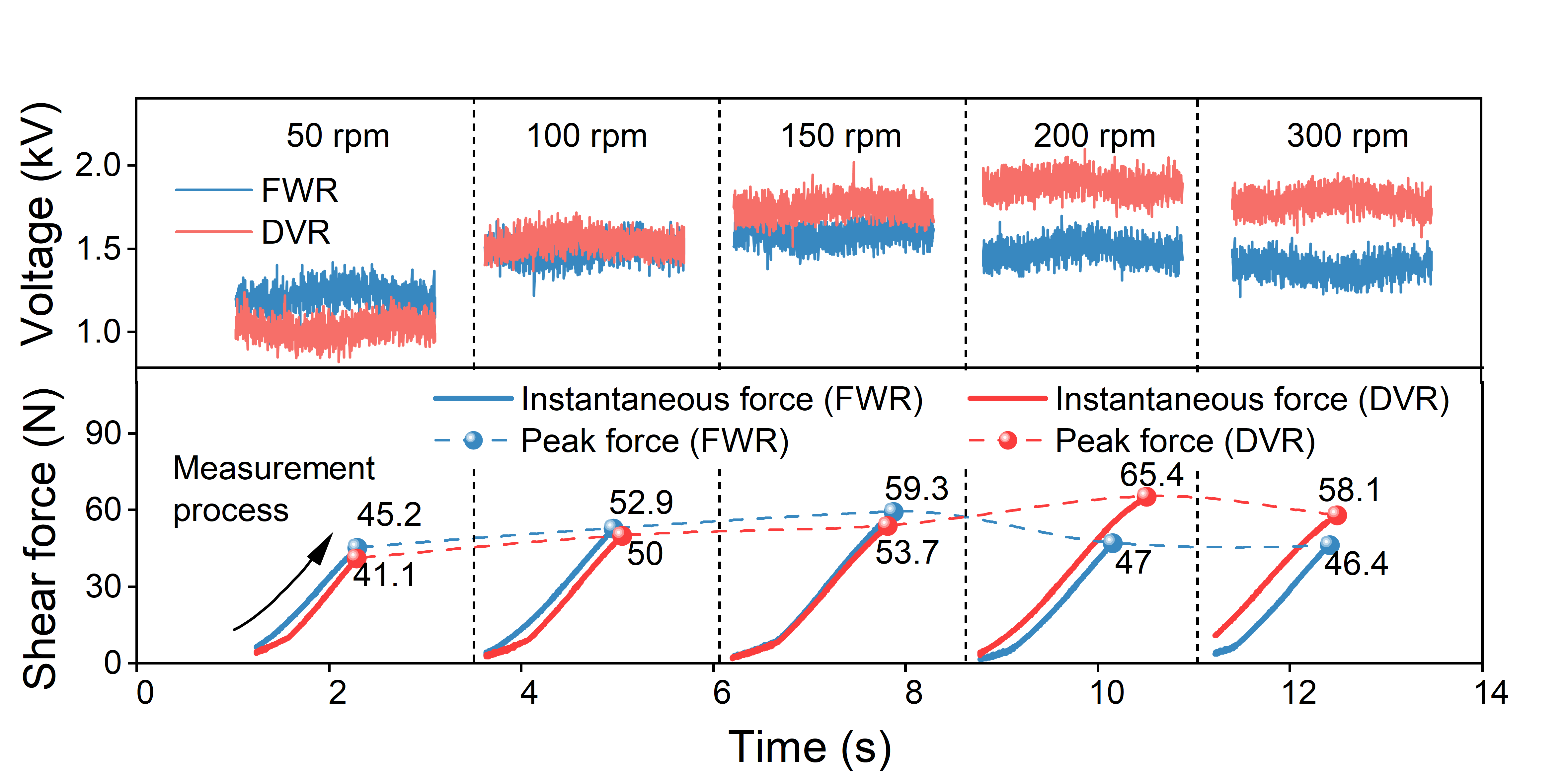

圖3.不同轉速和整流單元下的切向靜電力變化

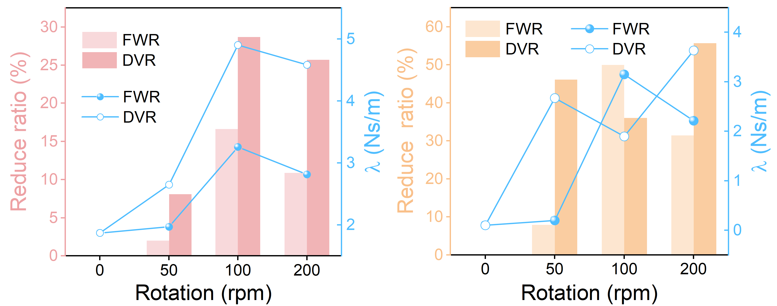

圖4.基于RF-TENG的EAD動態吸附特性及等效阻尼系數λ變化
技術的核心在于通過調整與靜電吸附力線性相關的驅動電壓可直接改變EAD的靜、動態電吸附特性，從而實現對其等效阻尼系數的精確調控。經過一維質量-彈簧-EAD振動系統不同參數下的階躍、正弦響應結果分析后得到的EAD等效阻尼系數可在0.1 N s m-1和5 N s m-1之間進行精準穩定調控。
相關研究成果以“基于摩擦電高壓的薄膜靜電阻尼器”（Thin Film Electrostatic Adsorption Damper Based on Triboelectric High-Voltage）為題，于10月2日發表于《高級功能材料》（Advanced Functional Materials）。
清華大學機械系程嘉副研究員與博士后楊澤為論文共同通訊作者，機械系2022級碩士生賴哲民為論文第一作者。研究得到國家自然科學基金項目和國家重點研發計劃等的資助，以及清華大學高端裝備界面科學與技術全國重點實驗室的支持。
論文鏈接：
https://doi.org/10.1002/adfm.202412984
