清華新聞網(wǎng)2月24日電 隨著人類對太空探索的不斷深入,，衛(wèi)星技術(shù)在通信、導(dǎo)航,、氣象監(jiān)測等領(lǐng)域發(fā)揮著日益重要的作用,。然而，太空環(huán)境的極端條件,，如輻射,、微重力和高/低溫等，對衛(wèi)星核心電子器件的性能提出了嚴(yán)峻挑戰(zhàn),。其中,，傳統(tǒng)的硅基晶體管由于短溝道效應(yīng)和表面粗糙導(dǎo)致的載流子散射問題,，逐漸接近其理論極限。二維過渡金屬硫族化合物作為有望超越硅基技術(shù)極限的新一代半導(dǎo)體材料受到學(xué)術(shù)界和產(chǎn)業(yè)界高度重視,，但其空間環(huán)境穩(wěn)定性長期缺乏實(shí)證研究,。
近日，清華大學(xué)材料學(xué)院呂瑞濤課題組依托“實(shí)踐十九號”衛(wèi)星,，在國際上率先開展了二維半導(dǎo)體材料與器件的空間在軌驗(yàn)證實(shí)驗(yàn),。“實(shí)踐十九號”衛(wèi)星是由中國航天科技集團(tuán)有限公司第五研究院抓總研制的首顆可重復(fù)使用返回式技術(shù)試驗(yàn)衛(wèi)星,。衛(wèi)星搭載了呂瑞濤團(tuán)隊(duì)研制的“基于二維半導(dǎo)體材料的電/光學(xué)器件”載荷,，載荷順利完成了在軌飛行試驗(yàn)。該研究為二維半導(dǎo)體材料的太空環(huán)境適應(yīng)性研究提供了新的研究思路和技術(shù)范式,，對推動二維材料電子器件的發(fā)展具有重要意義。
圖1.“實(shí)踐十九號”衛(wèi)星發(fā)射與回收（來源：央視新聞）
研究團(tuán)隊(duì)通過化學(xué)氣相沉積工藝成功制備出二維WSe2及鈮摻雜WSe2材料,，并以此為基礎(chǔ)開發(fā)了場效應(yīng)晶體管（FET）器件,。該批二維材料與器件搭載于“實(shí)踐十九號”返回式衛(wèi)星，暴露于太空輻射,、微重力和高/低溫環(huán)境中,。衛(wèi)星返回后，研究團(tuán)隊(duì)同時對儲存在地球上和經(jīng)過太空飛行試驗(yàn)的材料及器件進(jìn)行了光學(xué)及電學(xué)性能測試,。測試結(jié)果表明,，基于WSe2和鈮摻雜WSe2的材料及FET器件在太空環(huán)境暴露后仍保持良好的半導(dǎo)體特性，開關(guān)電流比保持在106-107量級,，顯示出優(yōu)異的光學(xué)和電學(xué)穩(wěn)定性,。此外，研究團(tuán)隊(duì)采用化學(xué)氣相沉積法制備了單層及雙層WSe2和MoSe2樣品,，將同批次樣品分為空間艙內(nèi)存儲和地面存儲兩組進(jìn)行對比實(shí)驗(yàn),。衛(wèi)星返回后，通過拉曼光譜和光致發(fā)光譜表征發(fā)現(xiàn),，艙內(nèi)樣品的發(fā)光強(qiáng)度顯著高于地面樣品,，而半峰寬基本保持不變，進(jìn)一步證明了二維半導(dǎo)體材料在太空環(huán)境中的良好適應(yīng)性,。
呂瑞濤課題組主要從事碳基低維材料缺陷設(shè)計(jì)及性能調(diào)控研究,，側(cè)重于晶格缺陷的可控構(gòu)筑、原子級構(gòu)型解析以及在清潔能源存儲/轉(zhuǎn)換,、超靈敏分子探測等領(lǐng)域的應(yīng)用,。該研究表明，二維TMDCs材料在太空環(huán)境中表現(xiàn)出優(yōu)異的光學(xué)和電學(xué)性能穩(wěn)定性,，為研發(fā)高性能空間電子器件提供了重要實(shí)驗(yàn)依據(jù),，也為未來在抗輻射電子器件和高靈敏度光學(xué)傳感器等先進(jìn)空間技術(shù)中的應(yīng)用提供了新的可能性,。

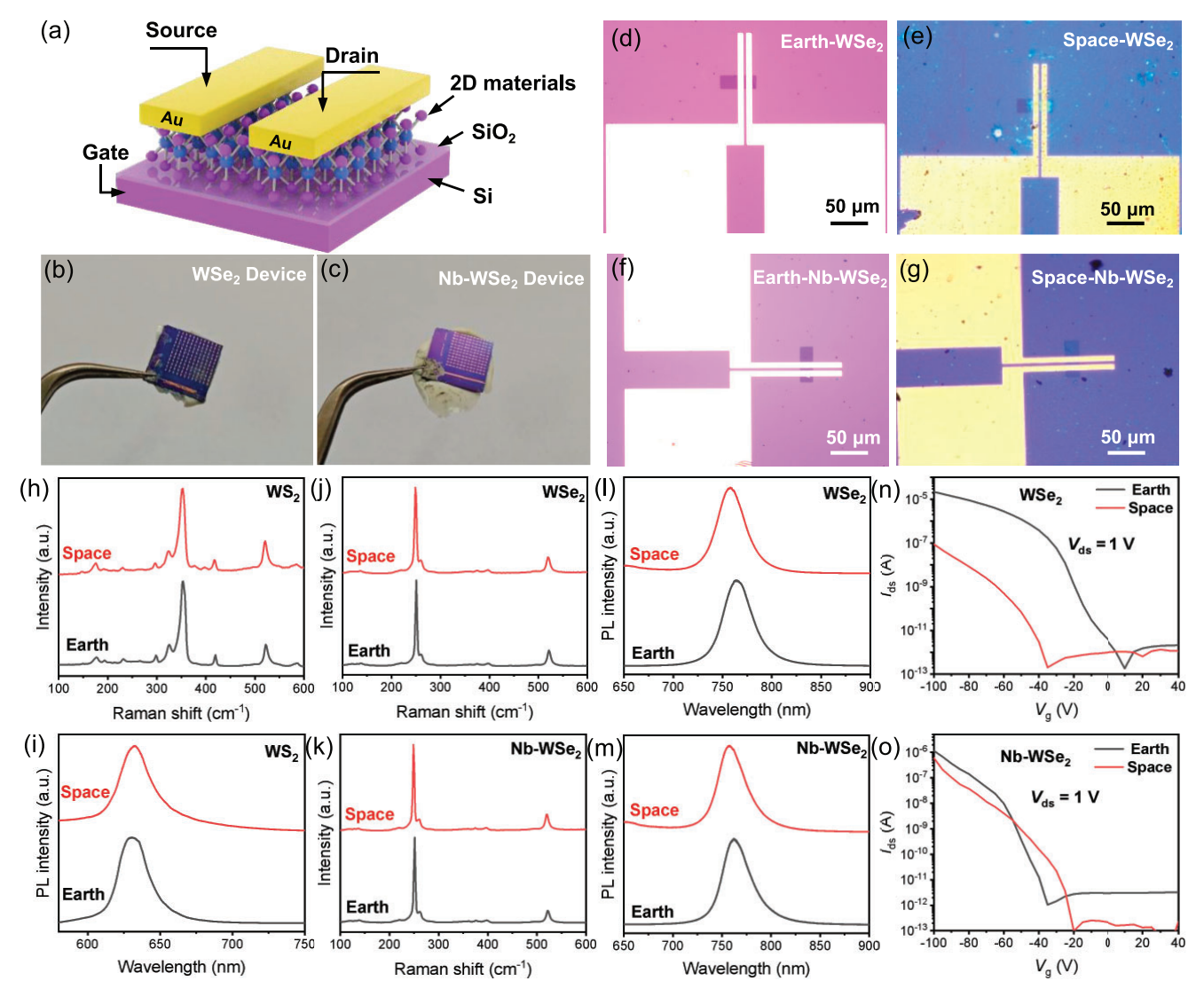

圖2.二維半導(dǎo)體材料與器件太空在軌飛行試驗(yàn)前后對比研究
相關(guān)研究成果以“二維半導(dǎo)體材料太空環(huán)境適應(yīng)性研究”（Space environment adaptability of two-dimensional semiconductor materials）為題，于2月21日發(fā)表于《國家科學(xué)評論》（National Science Review）,。
清華大學(xué)材料學(xué)院2020級博士生俞凌梟,、2024級博士生孫湜然和中國航天科技創(chuàng)新研究院賈怡研究員為論文的共同第一作者，清華大學(xué)材料學(xué)院呂瑞濤教授為論文的通訊作者,。清華大學(xué)深圳國際研究生院康飛宇教授給予了重要指導(dǎo),。研究得到國家重點(diǎn)研發(fā)計(jì)劃項(xiàng)目、實(shí)踐十九號可重復(fù)使用返回式技術(shù)試驗(yàn)衛(wèi)星項(xiàng)目,、中國航天科技創(chuàng)新研究院和中國空間技術(shù)研究院的支持,。
論文鏈接：
https://academic.oup.com/nsr/advance-article/doi/10.1093/nsr/nwaf064/8029903
供稿：材料學(xué)院
編輯：李華山
審核：郭玲
