高溫氣冷堆制氫關鍵技術研究達到預期技術目標
清華新聞網10月13日電 近日，在清華大學核能與新能源技術研究院，核電專項高溫堆分項的前瞻性課題“高溫堆制氫關鍵技術”的兩項研究任務“碘硫循環制氫關鍵技術研究”和“高溫電解制氫關鍵技術研究”先后完成了連續穩定運行制氫實驗，達到并部分超出任務合同書中規定的全部技術指標，這標志著我國在高溫氣冷堆工藝熱最重要的應用領域——核能制氫方面邁出了關鍵而堅實的一步，為后續開展與高溫氣冷堆的耦合乃至最終實現核能制氫奠定了良好基礎。
在核能制氫中，碘硫循環被認為是最有希望利用核能進行大規模氫生產的熱化學循環工藝，這一工藝?yán)酶邷貧饫涠训墓に嚐幔ㄟ^(guò)三步反應組成的熱化學循環實現水的分解制氫。除化學反應外，還包含多個分離過程，涉及多相反應動力學、相平衡、催化劑、電解滲析、反應精餾等多項技術的研究，循環的閉合涉及過程模擬與工藝優化、強腐蝕性、高密度漿料輸送、在線測量與控制等多方面工程問題。
課題組在大量深入研究基礎上，突破了電解滲析堆、高性能催化劑、全流程模擬軟件等關鍵技術，提出了系統的閉合循環運行策略；優化了工藝流程設計，完成了包含Bunsen板塊、硫酸板塊、氫碘酸板塊和控制系統的集成實驗室規模臺架的設計和建設。

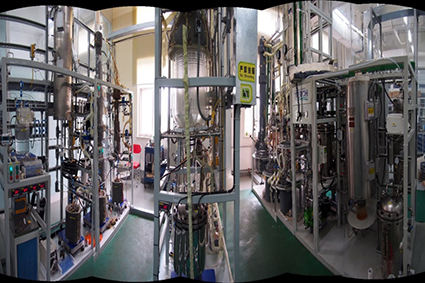

圖為碘硫循環實驗室規模臺架。
在完成系統設備調試、氣密性實驗、水試等調試基礎上，進一步完成了單步、單元連續實驗，并最終成功進行了全流程閉合連續實驗。系統連續運行86小時，產氫60小時，產氫率60標升/小時，提前完成了項目書規定的各項技術指標。

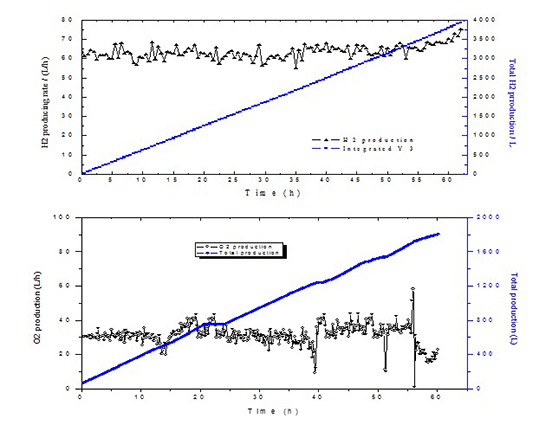

圖為碘硫循環閉合連續實驗產氫產氧結果。
截至目前，國際上只有中國和日本成功實現碘硫循環閉合運行的報道，60標升/小時的產氫率是目前國際上可見報道的最大產氫規模。
水蒸氣高溫電解是另一項有希望用于核能制氫的工藝，具有過程簡單、高效的優點。固體氧化物電解池(SOEC)電堆是高溫電解制氫技術的核心裝置，由陶瓷電解池片、金屬密封框、雙極板、集流網、底板、頂板等多個組件構成，各個組件的材料組成、化學、物理及機械性能各異，且工作在高溫 (830℃)、高濕（水蒸氣含量>70%）的苛刻環境下，研發難度大。
課題組經過刻苦攻關，在對高溫水蒸氣電解特性深入研究的基礎上，采用了創新性電堆結構設計，結合關鍵材料篩選、運行工藝摸索，解決了電堆組件熱膨脹系數匹配、電堆密封、電堆電性能改進、電堆機械定位等多項技術難題，成功設計和制備出性能優良的電解池堆。此外，還解決了水蒸氣穩定供應和精準控制等難題，建立了可實現高溫電解長期穩定運行的運行程序。
在上述成果的基礎上，完成了實驗室規模的高溫水蒸氣電解制氫實驗系統的設計、建造和運行調試，并于2014年9月下旬成功實現了10片電堆（電池片面積10厘米×10厘米）的高效連續穩定運行。系統運行時間115小時，穩定產氫60小時，產氫率105標升/小時，超出任務合同書規定的60標升/小時的技術指標。這一成果充分證明了所研發的電堆結構設計具有創新性和技術可靠性，測試系統運行正常、過程控制穩定，完全可以滿足高溫蒸汽電解高溫、高濕環境的苛刻要求。
圖為運行中的高溫電解制氫系統。
在高溫堆制氫關鍵技術項目研發過程中，共獲得國內發明專利30項，在國內外發表論文70多篇，培養博士、碩士研究生十余名。所形成的技術成果具有自主知識產權，使我國在核能制氫這一國際前沿領域的競爭中處于有利地位，為核能制氫這一戰略性重大技術的發展奠定了堅實的基礎。
供稿：核研院 編輯：蕾蕾
