劉靜小組提出液態金屬血管造影術可快速重建高清晰血管網絡
清華新聞網5月29日電 近日，清華大學醫學院生物醫學工程系劉靜教授帶領的研究小組，首次建立了一種全新原理的血管成像方法——室溫液態金屬血管造影術，部分研究成果在線發表于IEEE Transactions on Biomedical Engineering（電氣與電子工程師學會生物醫學工程學匯刊）上，論文題為 Liquid Metal Angiography for Mega Contrast X-ray Visualization of Vascular Network in Reconstructing In-vitro Organ Anatomy（用于X射線重建離體器官高清晰血管網絡結構的液態金屬血管造影術）。文章的通訊作者為劉靜教授，共同第一作者為醫學院生物醫學工程系2009級博士生王倩和2010級博士生于洋，參與研究的還有來自清華大學校醫院放射科潘克梫主任。

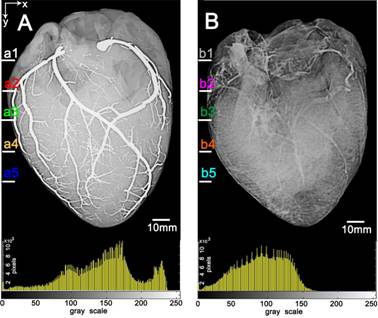

圖為基于液態金屬鎵(A)和碘海醇(B)的豬心臟冠狀動脈造影效果對比。
血管網絡作為遍布全身的血液循環通道，其尺寸大小、分布和空間走向?qū)C(jī)體代謝、營養和藥物的輸運等至關重要，同時血管自身也面臨著諸多病變威脅，無論在健康檢查還是疾病診治中，血管的異常生長與變化均是衡量病理狀況與疾病發生發展的重要指標。為此，獲取高質量的血管圖像對于病理學、解剖學研究具有十分重要的意義。早期，由于受技術限制，科研人員大多通過解剖、冷凍切片、染色、數字化重建等方法獲得血管分布信息，程序繁瑣復雜，且操作過程易于破壞血管結構及走向，導致結果與實際存在偏離。隨著影像學的發展，血管造影成為一種重要的成像方法，但無論是常用的碘化合物增敏劑還是當前頗受關注的納米材料，其血管造影能力仍然有限，尤其對于一些復雜的微細血管，成像質量尚不十分理想，這就使得對超高清晰度血管圖像的獲取長期成為挑戰。

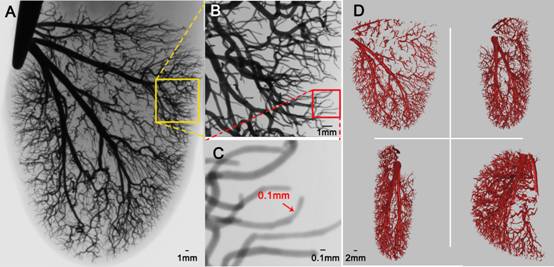

圖為液態金屬鎵灌注的豬腎動脈造影重建圖像。
針對這一重大需求，劉靜小組基于實驗室在液態金屬材料與生物醫學工程學兩個領域的長期研究積累，首次提出了一種有別于傳統的液態金屬血管造影方法。研究表明，以鎵為代表的一系列合金材料在室溫下呈液態，可在不破壞組織結構的情況下灌注到血管網絡中，同時其自身?yè)碛械母呙芏葧?huì)對X射線造成很強的吸收作用，因而在X光拍攝或CT掃描中，充填有液態金屬的血管會與周圍組織形成鮮明對比，由此達到優異的成像效果，而液態金屬的流動性和順應性甚至可以讓極細微的毛細血管也能在圖像中以高清晰度的方式顯現出來。實驗發現，當將室溫液態金屬鎵分別灌注到離體豬心臟冠狀動脈以及離體豬腎臟動脈中時，重建出的血管網絡異常清晰，造影效果遠超于臨床上常用的碘海醇增敏劑，圖像對比度呈數量級提升，揭示的血管細節更加豐富，且造影效果并不會像傳統增敏劑那樣隨時間逐步衰減。到目前為止，實驗室已就離體動物器官進行了系列測試，而針對小鼠全身血管的重建工作也已啟動，并初步獲得了對有關動物生理學的新認識。
實際上，數月前研究小組在將上述工作的初期成果公布于物理學預印本網站（arXiv.org）時，很快就在國際上引起較大反響，相繼引起Medium、Gizmodo、Slashdot等科技網站和媒體的廣泛重視和傳播，紛紛以“第一張灌注液態金屬的心臟圖像”（First Images of a Heart Injected with Liquid Metal）等為題對此項工作進行了深度報道，認為新技術提供了“前所未有的細節”（unprecedented detail）、“采用相對簡單的方法解決了無比復雜的問題”（taken a potentially wildly complicated problem and come up with a (relatively) simple solution）、“這一有望顯著提升器官3D影像的工作令人印象深刻”（That’s impressive work that has the potential to dramatically improve the 3D imaging of organs），并指出其進一步發展將可能“顛覆我們對于自身的認識”（revolutionize our understanding of our very own selves）；在國內，上述研究作為前沿科技資訊也引起百度、科學網、光明網、中國網、鳳凰網、網易等門戶網站的重視，紛紛在其科技頻道欄目中對此進行了翻譯和轉載。
迄今，這項原理獨特的血管成像方法已在國內外引起了廣泛討論，相應技術為生理學、病理學研究提供了新的視野和高效工具，對了解動物器官?gòu)?fù)雜的血管微細結構尤有價值，比如研究腫瘤血管的生長規律，以非破壞方式快速重建虛擬人或動物的血管網絡數據等。值得一提的是，這一方法并不僅限于血管重建，同樣的原理在其他科學或工程學中涉及到的微/納米管道三維重建過程中也有較好的應用前景，在影像儀器分辨率足夠的前提下，可以獲得較高的成像精度，甚至達到納米量級。
十余年來，劉靜教授帶領團隊圍繞室溫液態金屬完成了大量開拓性研究，近年來更將液態金屬技術全面推進到生物醫學領域，先后提出了一系列諸如植入式醫療電子在體3D打印技術（Jin, et al., Scientific Reports, vol.3, 2013）、液態金屬體表電路技術（Yu, et al., PLoS ONE, vol.8, 2013）、液態金屬人工肌肉（Liu, et al., Applied Physics Letters, vol.103, 2013）等全新方法。液態金屬血管造影術是實驗室在腫瘤研究方面的一個開端，通過對相應技術的進一步提升，目前實驗室利用液態金屬進行了小動物全身灌注、病變組織局部灌注等血管造影研究，可觀測到的血管最細直徑已達0.03mm。在此基礎上，團隊將繼續圍繞液態金屬血管灌注技術，在腫瘤診療一體化等課題上開展研究。
論文鏈接：
Wang Q, Yu Y, Pan K, Liu J. Liquid Metal Angiography for Mega Contrast X-ray Visualization of Vascular Network in Reconstructing In-vitro Organ Anatomy. IEEE Transactions on Biomedical Engineering, 2014.
http://ieeexplore.ieee.org/xpl/articleDetails.jsp?arnumber=6798667
