清華土水學院張建民教授等完成的“大型結構與土體接觸面力學試驗系統研制及應用”項目獲2013年度國家技術發明獎一等獎
讓結構與土體的接觸面不再神秘
●記者 程 曦 王冰冰 實習記者 宋 爽
項目名稱
大型結構與土體接觸面力學試驗系統研制及應用
項目成員
張建民 張嘎 胡黎明 侯文峻 馮大闊 張雷
項目介紹
結構與土體接觸面是各類工程結構設計中的關鍵基礎性難題和安全控制的薄弱環節。該項目研發了大中小型成套接觸面力學試驗設備、精密測試技術、數值模擬技術和試驗成果數據庫等四方面的系統成果，提出了由整機真三維接觸面加載技術、高精度接觸面法向控制技術、接觸面位移變形精密量測技術、柔性接觸面及多功能測試技術和系列化接觸面數值模擬技術等五項技術發明，已應用到高壩、建筑、港航、高鐵、地鐵、海上風電等國內外大型工程及5部設計規范修訂，為接觸面力學行為的測評提供了基礎性技術平臺，使接觸面力學行為的測評實現了從以往的半經驗到科學、合理和精細化技術水平的跨越。

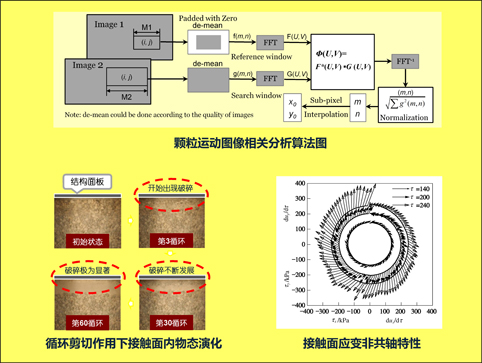

圖為水利系張建民教授等完成項目中，接觸面力學測試技術與典型結果。

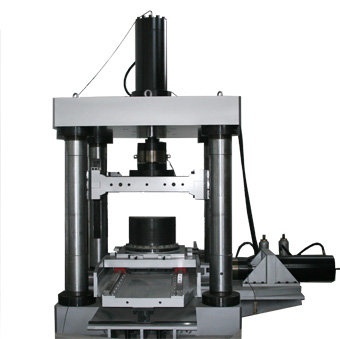

圖為大型三維接觸面試驗機。
穿過清華大學水利系泥沙實驗室的門廊，便步入了一片堆疊著樣式、材質、顏色各具特色石塊的園林。園中或臥或立的逾百塊巨石講述著地質歷史的變遷和演進——這里被稱為“地質之角”，也是對學生進行地質專業教育的特色園地，里面的石塊是近10年間逐一從祖國大江南北搜尋搬運過來的。
在“地質之角”西北側的一處簡樸的辦公室里，我們見到了這片“石林”的主要籌建者張建民教授。“地質之角”的建設只是他的“副業”，然而正如多年如一日一塊一塊為這里 “添磚加瓦”的過程，張建民和他的團隊花費了十多年時間，從設備研制的基礎工作做起，在各種結構與土體接觸面的試驗設備、測試技術、基礎理論和工程應用諸方面完成了系列創新，并由此獲得2013年度國家技術發明獎一等獎。
從工程實踐中萌生的研究目標
無論在城市還是鄉村，無論你走進地鐵、走上堤壩還是大橋，幾乎所有的建筑結構都會涉及到土體與結構的 “接觸面”問題。各類結構材料與其周圍土體變形能力的顯著差異，會導致結構與土體在其接觸面處發生應力集中甚至非連續剪切大變形，所以結構與土體接觸面成為控制結構系統安全最關鍵的部位之一。如果不能清楚了解接觸面的特性規律，會直接影響到結構使用的安全性和結構設計的合理性。遺憾的是，由于接觸面問題處于結構力學與土力學的交界地帶，多年來國內外鮮有人對這個問題進行深入研究，尚缺乏對各種接觸面力學規律的系統認知和理論描述，而且已有的測試設備往往小而簡單，無法為工程實踐提供科學的測試和評價手段。
上世紀90年代，張建民從日本東京工業大學建筑系取得博士學位，進入日本最大的土木建筑集團公司之一——清水建設株式會社的技術研究所擔任研究工程師，他的主要工作任務就是為解決公司設計部門遇到的各種工程問題提供技術支撐。在此過程中他逐漸意識到，接觸面力學問題是各種結構特別是大型結構的變形控制、安全評價和優化設計中亟需解決的基礎性科學難題和技術挑戰。
張建民在國內學習時主要的研究方向是巖土工程，而在東京工業大學則偏向于結構工程的研究，這種復合型知識體系為他日后的研究打下了良好基礎。在日本工作5年后，張建民回到清華水利系任教，開始了對結構與土體接觸面力學問題持續十多年的探究。
歷經十余載的探索之路
要找到隱藏的科學規律，需從研制精密有效的測試設備開始。十多年前，張建民和他的團隊開始著手進行接觸面力學問題研究時，國內外還沒有一臺大型接觸面試驗設備。在張建民的指導下，博士生張嘎承擔起研制大型二維接觸面試驗設備的任務。剛開始時，師生倆每隔幾天就要討論一次，對手里僅有的一張概念圖紙進行反復修改、推敲。當概念圖基本完善，需要找機械廠進行機械設計加工時，找的幾個廠家都覺得技術難、風險大而不愿承擔。輾轉一個多月，他們才終于找到了一個廠家，進入設備制造的軌道。之后，他們又開展了設備的液壓系統和控制電路研發等工作。可以說，這臺大型二維接觸面設備是師生倆一點一點“攢”起來的，雖然過程很艱苦，但正因?yàn)樗麄冎鲗?dǎo)并參與了設備的每個細節，因此能夠結合接觸面研究的特點，以較小的成本研制成功一臺有特色的試驗設備。
獲獎團隊的 6位成員中 5位都曾是清華水利系本科畢業的直博生，十多年間他們一棒接一棒地接力長跑，從原始設備的改造，再到二維的，最后到三維的，從單調加載到復雜循環加載，從細粒土到粗粒土、從鋼材結構面到混凝土和巖石結構面，從硬性接觸面到柔性接觸面，從小變形到大變形，不斷完善設備的更新升級和完成不同系列的試驗成果。他們發明研制的這套以大型為主、大中小型配套的高精度接觸面靜動力學試驗設備，填補了國內外在大型接觸面實驗技術領域的空白。國際土力學及巖土工程學會前主席平托教授評價說，他們“成功地完成了一個有原創性的各種結構與土體接觸面力學性態測試技術平臺。”
在研制設備的基礎上，他們首次精確測定了接觸面內土顆粒平移與轉動及接觸面特征厚度，并通過大量實驗，再現了地震等實際加載運行條件下不同土體材料與結構接觸面的力學行為。正是通過大量的試驗積累和深入探究，他們揭示了結構與土體接觸面的物態演化律、強度律、剪切律、剪脹律和壓縮律等五項基本的本構規律。為什么會存在這樣的規律？張建民和團隊繼續投入到解釋物理機制和建構數學模型的工作中，構筑了接觸面本構建模的理論框架和三維彈塑性本構模型以及可滿足不同精度要求的系列本構模式，并在此基礎上發明了系列化的接觸面數值模擬技術。
以大量試驗數據和數學模型為依據，張建民和他的團隊清晰闡明了土性、結構面板和加載方式等三類十多種主要因素對結構與土體接觸面靜動力學特性影響的基本規律和物理機制，建立了具有實用價值的接觸面力學試驗數據庫。各種土與結構接觸面的力學特性終于不再神秘，有了認識、把握和評價其變化規律的有效工具和手段。
服務于各種工程結構設計論證
“大型結構與土體接觸面力學測試系統研制及應用”項目經專家鑒定總體達到國際領先水平，針對接觸面發表的論文總數和引用次數在國內外占明顯優勢，得到廣泛引用和高度評價。項目還直接推廣應用到公伯峽和馬來西亞巴貢等地的高壩、地鐵、建筑、橋基、港航、海上風電等國內外大型工程結構設計論證中，其中巴貢水電站是中國在海外已承建的最大裝機容量的水電站。它還支撐了五部設計規范標準的修訂，為各種結構與土體共同工作系統的研究和設計提供了基礎性測評技術平臺，使接觸面力學行為的測試和評價實現了從以往的半經驗到科學化、合理化、精細化水平的跨越，提高了結構系統靜動力設計和變形控制水平，取得了顯著的社會和經濟效益。
作為一個應用實例，在黃河上游兩座高面板堆石壩的擠壓式邊墻技術的論證和優化過程中，張建民團隊的研究成果發揮了重要作用。擠壓式邊墻技術有助于提高面板堆石壩的施工進度和施工質量，但也使得大壩的結構更為復雜，產生了邊墻與面板、邊墻與墊層料等接觸面。張建民團隊采用項目研發的測試技術針對這些接觸面進行了系統的試驗，在此基礎上提出了有效的擠壓式邊墻等效數值模型及算法。一方面，較好地解決了百米量級的堆石壩體和數十厘米量級的擠壓式邊墻引起的不同尺度數值模擬的計算技術難題，顯著地提高了計算精度和效率；另一方面，為合理評價擠壓式邊墻的安全性提供了科學依據，通過系統的試驗及數值模擬分析，他們還得出了“擠壓邊墻與混凝土面板之間的接觸面內不涂抹乳化瀝青條件下面板應力也在工程安全要求范圍之內”的結論并被實際施工采納，顯著節約了工程費用，得到了建設單位的高度評價。
科學研究是一種境界
十多年間的艱難困苦和心血汗水，張建民視之淡然。“對每位從事科學研究的人，都已經習慣了不斷遇到問題、不斷解決問題、進而不斷探索的過程。在科研中不斷積累經驗和加深認知可以幫我們形成大致的方向感，一步一步不斷有所進步和發現。”
在他看來，這個歷時十多年的項目主要得益于清華良好的科學研究平臺和氛圍、優秀的研究生群體以及中國工程建設高速發展所提供的難得機遇和挑戰。
項目培養的5名博士畢業生，從讀博士的第一天起，就牢牢記住了張建民對學生的 “六個字、一句話”——“胸懷、眼光、境界”，要求學生做學問首先要學會做人，其次作為科學工作者，胸懷、眼光、境界比知識更為重要，“進門我教你，出門你教我”，勉勵學生成為走在各自研究領域前沿的專家。
經過改革開放30多年來的發展，中國的工程建設技術在相當多的領域已經處于國際領先水平，總體上已經達到國際先進水平。工程實踐的技術“先行一步”和缺乏科學理論支撐帶來的技術難題，為像張建民這樣的團隊提供了充分發揮才智的機遇與舞臺。
“我們團隊研究的問題基本上都來自于工程實踐，最后又全部‘返回’到工程實踐中去。從實踐中來，再到實踐中去，是研究工程科學問題的必由之路。對我們發展中國家的從事工程科學研究的人來說，重要的是要堅持‘需求導向，重點突破，跨越發展’，才能為解決工程實踐問題作出力所能及的貢獻。”張建民說。
在各種工程建設中，我們可以看到無論結構在地面、地下或海上，都仍然會涉及到結構與土體共同工作問題，接觸面的熟悉“身影”會浮現在各種工程結構與土體系統之中。對張建民和他的團隊來說，路還很長，還需要不斷探索、探索，再探索。
來源：新清華 2014-02-28
