量子反常霍爾效應的實驗觀測和體會（四）
薛其坤
延伸到FeSe高溫超導體系
我們同樣利用分子束外延（MBE）的辦法長出原子級平整的FeSe超導薄膜（圖1），從而以“黑馬”的姿態進入凝聚態物理另一個非常重要的領域——高溫超導體系，并于2011年在《科學》雜志發表了相關文章。從多年前做半導體GaAs時掌握的一些基本經驗開始，到Bi2Se3、FeSe 和FeTe 的薄膜制備，可以看到這些由兩種元素反應形成的化合物材料的生長條件是非常類似的，很多東西都是相通的。所以，對實驗物理學家而言，學術的長期積累和實驗技術的發展非常重要。

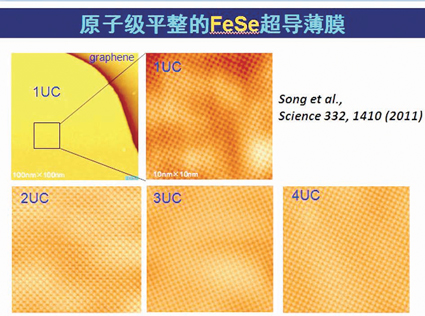

圖1 原子級平整的FeSe超導薄膜。
拓?fù)浣^緣體基本性質的實驗證明
解決了基本的材料問題，馬上就要進入第二步——拓?fù)浣^緣體理論上預期了很多有趣的物理現象，那么如何能看到這些基本性質呢？我們很快用另一臺先進儀器證明了拓?fù)鋺B(tài)的時間反演對稱性、拓?fù)鋺B(tài)是一個無質量的狄拉克費米子體系等結論，這些工作先后在2009年、2010年的《物理評論快報》（PRL）上發表。我們用到的儀器是極低溫強磁場STM-MBE聯合系統，在400mK的溫度下可以加11個特斯拉的強磁場。（圖2）這樣，我和陳曦、馬旭村、謝心澄等一起，在對拓?fù)浣^緣體基本物理性質的研究方面也取得了一些成果，并先后入選2010年度“中國高等學校十大科技進展”和“中國科學十大進展”。我們的團隊成員還獲得了2011年度求是杰出科技成就集體獎和2012年度陳嘉庚科學獎。

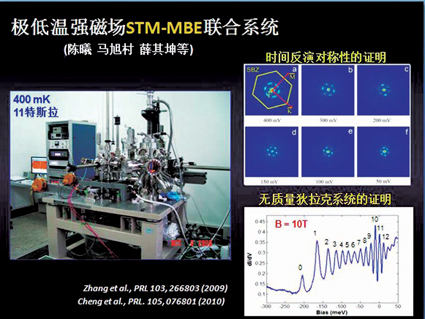

圖2 極低溫強磁場STM-MBE聯合系統。
第三步：探索新奇的物理效應
回過頭來看，我們首先用先進的實驗技術解決了拓?fù)浣^緣體的材料問題，接下來又與不同領域多位科學家合作，證明拓?fù)浣^緣體有很多非常好的基本物理性質。但是對物理學來說，我們的工作還必須能看到實實在在的物理效應。所以第三步，也是對理論發展非常重要的一步，就是我們到底能不能看到新奇的物理效應呢？
盡管拓?fù)浣^緣體的研究已經持續多年，但在我們的工作成功之前，相關領域還不曾出現過一個非常重要的物理效應發現。如果這種情況持續下去，包括我們?cè)趦?nèi)、國際上許多在這方面一無所獲的物理學家可能都要打退堂鼓了。所以能否觀測到新奇的物理效應實際上決定著這個領域的發展。
在新奇物理效應的探索方面，我們分了三個不同的組。一個組探索實現量子反常霍爾效應，何珂、王亞愚是這個組中年輕而優秀的先頭兵，我和馬旭村在后面做監督；另一個組研究馬約拉納（Majorana）費米子，它的粒子等于它的反粒子，這個如果能在拓?fù)湫?yīng)中看到也很有意思，賈金鋒在上海交大做了相關工作；最后，我和陳曦還做了一些其他方面的研究，如磁單極的研究等。
早在1988年，美國普林斯頓大學的霍爾丹（F. D. M. Haldane）就預期了沒有磁場的量子霍爾效應。拓?fù)浣^緣體領域出現之后，張首晟、日本學者永長直人（Nagaosa）和華人學者牛謙等都預期了如何由拓?fù)浣^緣體實現量子反常霍爾效應。其中，有種理論預言認為用拓?fù)浣^緣體原始材料再加上磁性材料摻雜，使它變得有磁性，不就可以實現量子化的反常霍爾效應了嗎？2006年，清華校友祁曉亮和導師張首晟論證了在拓?fù)浣^緣體表面加磁性可以產生量子反常霍爾效應。后來，劉朝星、祁曉亮、戴希、方忠、張首晟提出在Hg1-yMnyTe中也可能實現量子反常霍爾效應的觀點。2010年初，李潤中、王靖、祁曉亮、張首晟提出我在前文中提到的Bi2Se3、Bi2Te3、Sb2Te3等化合物的磁性摻雜從理論上來講也是可以的。更近一步的是，在磁性摻雜理論基礎上，戴希、方忠、張首晟認為如果將某類材料做成薄膜的話，就會產生量子反常霍爾效應。因?yàn)槲覀冊趯?duì)這類材料的研究方面有非常好的基礎，所以馬上以此為對象開展了相關實驗。美國麻省理工學院、斯坦福大學，日本東京大學，德國維爾茨堡大學等高校都有進行同類實驗的研究組，但迄今為止除了我們，沒有一個組能實現真正量子化的反常霍爾效應。
材料要求上的難度
這個實驗的難度究竟有多大呢？先講材料要求上的難度。量子反常霍爾效應的實現對材料的要求有三點：（1）材料必須具有鐵磁性從而存在反常霍爾效應；（2）既然是磁性的拓?fù)浣^緣體，即使加了磁性以后，材料必須還是絕緣的，也就是體內電子對導電沒有任何貢獻；（3）材料的電子結構必須具有拓?fù)涮匦?mdash;—實現“電子高速公路”的一維導電通道。關于這三點，王亞愚有個生動的比喻：就像一個人，既要有短跑運動員的速度，又要有籃球運動員的高度，還要加上體操運動員的靈巧。一個人同時做到這三點很不容易，就相當于我們對材料提出了幾乎不可能實現的苛刻要求。把材料做到具有鐵磁性從物理上講很容易，可以多摻一點鐵、鎳。但一旦有鐵磁性之后，它就很難絕緣了。之前講過，兩個頂尖專家的實驗表明，一個兩元的化合物都很難絕緣，如果加上鐵、鈷、鎳這樣的磁性材料，就更難做到絕緣了，所以第二點幾乎是不可能實現的。第三點，磁性摻多了會破壞鐵磁特性，摻少了又不形成拓?fù)涮匦裕虼苏莆?ldquo;火候”也不是很容易。
我們最后實現量子反常霍爾效應的材料是Cr0.15(Bi0.1Sb0.9)1.85Te3，即使對學化學的人來說，這也是一個非常復雜的分子式，何況我們是做物理的。如果一開始有人預期說Bi2Te3、Sb2Te3和Cr的化合物會出現量子反常霍爾效應，我也許一看就覺得不可能，不會往下做。但是我們從最基本的材料開始，一步一步走下去，竟然就找到了這樣一個非常復雜的材料。
材料質量上的重大挑戰
之前我談到了《科學》雜志發表文章中的兩元化合物Bi2Te3，斯坦福大學的費舍爾為了制作這個樣品，把高純度的銻與碲在石英管中均勻混合，石英管在700℃的溫度下加熱兩個小時，再花4天時間降到475℃。讓兩種材料均勻反應并加上前期準備實驗的話，做一個樣品的全過程需要5天時間，但它還是導電的。這么頂尖的專家都做不到，只能說明這個材料確實很難發現。普林斯頓大學的卡瓦制備Bi2Se3，是把高純度的鉍Bi和硒Se均勻混合，在石英管中加熱到850℃，再用兩天時間降到650℃，保溫一周，整個實驗需要10天，依然導電。東京大學的十倉好紀（Yoshinori Tokura）也是非常優秀的物理學家，他所在的團隊也是在鉍和碲方面做，將高純?cè)牧暇鶆蚧旌希谑⒐苤屑訜醿商欤瑴囟葹?00℃，用一周緩慢降溫生長單晶，也需要10天，同樣是導電的。因此，這不是一項簡單的工作。

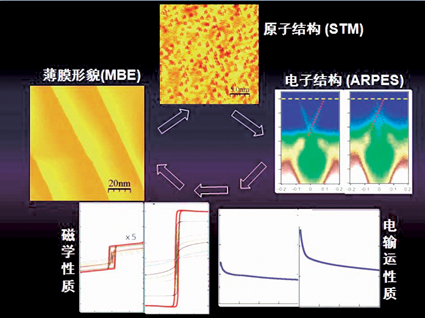

圖3 整個實驗室一個非常有機的合作過程。
我們尋找的方式和他們不一樣，效率也更高些。何珂用MBE-STM-ARPES聯合系統加上王亞愚的霍爾效應（Hall effect）輸運系統，兩臺機器一起合作， 從2010年1月開始嘗試實現量子反常霍爾效應。我們的目標是h/e2 = 25812.807557 Ω（量子霍爾電阻ρxy）。它絕緣，而且也應該是量子化的。我們用分子束外延（MBE）技術進行磁性摻雜，用掃描隧道顯微鏡（STM）進行表面形貌測量，看它是否均勻，然后用角分辨光電子能譜（ARPES）分析其電子結構，之后要把5納米的薄膜安全地保護起來，再進行電輸運、磁性測量，一個周期下來要兩三天，有時測量需要24個小時甚至48小時。由此我們開始了一個非常有機的合作過程。（圖3）
（未完待續。本文根據薛其坤院士2013年4月27日做客清華論壇所作報告編輯整理。編輯整理/程曦 張碩 向小雨 賈霄宇 馬逸昕 韓靖北 周詩宇）
