在家做實驗的“硬核”科技秀

清華新聞網2月27日電（通訊員 殷滋淳 齊夢瑤）在線實驗,、實時監測,、高速相機，清華人上演了一出線上“硬核”科技秀,，清華大學工程物理系副教授譚熠老師團隊正是這場科技秀的主角,。

譚熠老師團隊照片

他們的主要研究方向?yàn)榍蛐瓮锌R克裝置(Sino-UNIted Spherical Tokamak，簡稱SUNIST) 遠程磁約束核聚變,。實驗的“硬核”之處在于可以通過自動化遠程操控系統來操作實驗,。防疫期間，該系統更是發揮了得天獨厚的優勢,，實驗室的師生們能夠在線便利,、高效地從事科研工作。

“揭秘”遠程操控系統

近年來,，研究團隊的SUNIST遠程操控系統接入了適配性更高的網絡技術,，為提高安全性，所有設備均只與實驗室內部局域網連接,，與外部互聯網的通訊經過一臺路由/VPN服務器實現,，并在服務器上設立了嚴格的防火墻。

SUNIST遠程操控系統結構簡圖

實驗人員可以通過網絡安全便利地實現遠程控制。SUNIS由6組儲能電容陣列供電,，磁場,、加熱功率與平衡等實驗參數均與這些電容陣列的充電電壓有關?？蒲腥藛T可以訪問控制服務器提供的網頁,，遠程設置電容的充電電壓以及充電電流。上位機上運行的VB.net監控程序接收參數,，然后通過RS-232接口將參數傳遞給可編程電源,，完成遠程操控的全過程。

儲能電容器陣列充電控制

此外,，還有許多好辦法,，比如多通道定時器、多通道數據采集器,、高速相機等常用設備,，均可通過網頁設置參數實現遠程控制。

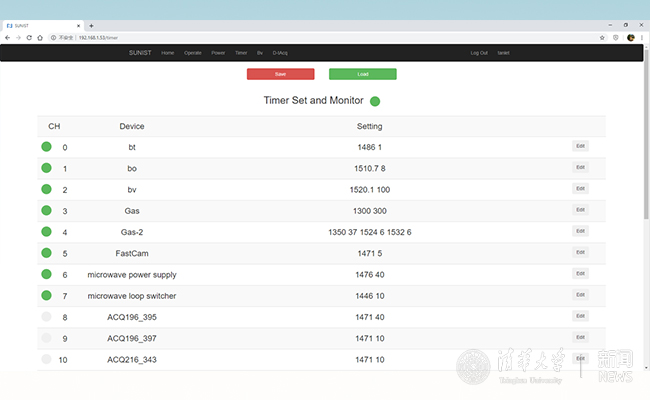

多通道定時器參數設置網頁界面

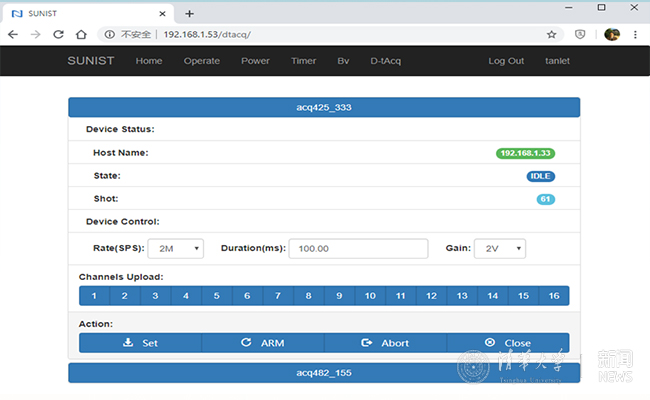

多通道數據采集器參數設置網頁界面

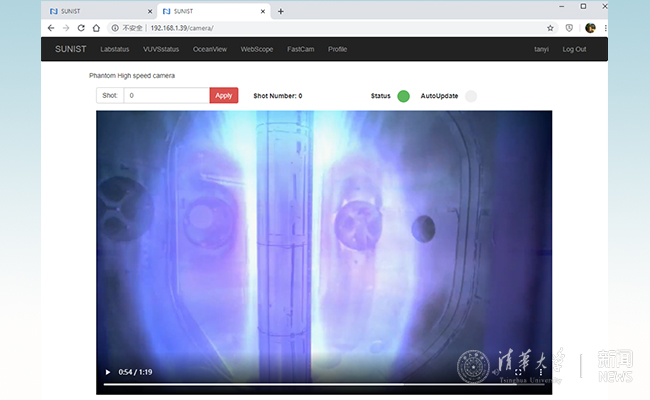

高速相機網頁界面

遠程監測,，夠安全,！

由于SUNIST裝置涉及的機械設備眾多，研究人員在遠程做實驗的同時,，還需時刻關注部件長時間工作以后容易出現的松動,、潤滑不足等問題，這些問題如何解決,？

借助了基于噪聲的機械設備狀態遠程實時監測系統,，工作人員可以通過分析實驗室環境中的噪聲，判斷設備的狀態,。如有偏離正常的噪聲出現,，系統將會立刻發出警報，與在場值守的研究人員一起,，共同有效地保障了實驗的安全性,。

基于噪聲的機械設備狀態遠程監測界面

數據輸出“又快又好”

大家都知道，“宅家”做科研,，最重要的任務就是訪問參數和處理數據,。沒問題，團隊可以做得到,！

SUNIST系統采用了領域內數據存儲,、管理和訪問最通用的MDSplus數據系統。該團隊設置了端口轉發,、修改了防火墻規則,，添加了校外同學的IP段,，在保證數據安全的前提下，讓校外IP也可以直接訪問實驗數據,，方便大家在家中進行實驗,、整理和分析數據。

為了為研究人員獲取和處理數據提供便利,，團隊還開發了基于Matlab的MDSplus數據獲取和展示APP——MatlabScope,。通過該APP可以非常便利地設置想要獲取的數據通道、展示方式以及復雜的自定義公式數據,，還能直接以出版標準輸出高質量圖片,。

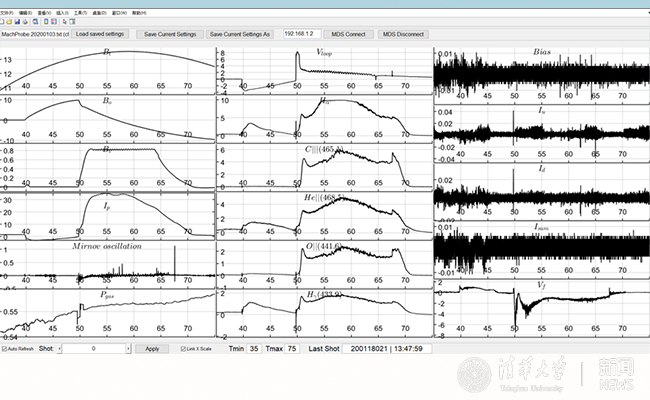

MatlabScope數據訪問和展示界面

疫情期間，清華師生們盡管分散在全國各地,，但在“硬核”科技的助力下,，實驗室成員們可以高效安全地在線做實驗。遠程操控實驗裝置,、實時監測儀器,、在線分析數據，真真正正做到“在家做科研”,。
