清華航院張一慧課題組在三維仿生軟材料領域取得重要進展

清華新聞網3月5日電 3月4日,，清華大學航院張一慧教授團隊在《自然·通訊》（Nature Communications）期刊發表了題為《基于理性仿生設計的軟質三維網狀材料》（Soft Three Dimensional Network Materials with Rational Bio-mimetic Designs）的研究論文,。系統報道了以三維螺旋微結構為基本單元并通過不同空間拓?fù)渑挪紭?gòu)造出的一類具有缺陷不敏感特性的仿生軟質三維網狀材料，這類材料可精確復現生物組織的各向異性非線性力學響應,。

近年來，隨著生物電子器件的迅速發展,，仿生軟質材料受到了研究學者的廣泛關注,。很多軟質生物組織都體現出一種J形的應力應變響應行為，這與其微結構由彎曲主導向拉伸主導模式轉變的力學機制緊密相關,。在此前的工作中,，張一慧教授課題組以馬蹄形微結構為基本單元，結合二維周期性點陣拓?fù)?，設計并制備了可以精確匹配人體皮膚應力應變曲線的軟質二維仿生材料,。但受限于馬蹄形微結構的二維拓展性、復雜三維微結構的制備工藝等難題,，仿生軟質三維材料的研究一直具有很大的挑戰性,。

生物體中的許多膠原組織具有螺旋形的三維微結構，而這些螺旋形的三維微觀結構與生物組織的J形應力應變響應密切相關,。受到這種生物組織螺旋形微結構的啟發,，張一慧教授課題組提出了一類以螺旋微結構為基本構元的軟質三維網狀材料仿生設計方法。圖1展示了基于不同晶格拓?fù)洌⒎襟w,、八面體和八隅體）形成的仿生軟質三維網狀材料的示意圖和實物圖,，以及螺旋微結構的示意圖。這里的螺旋微結構在兩端進行了巧妙的幾何設計,，既保證了螺旋中心線的一階連續性,，又避免了多個微結構交匯時在節點附近的相互嵌入。

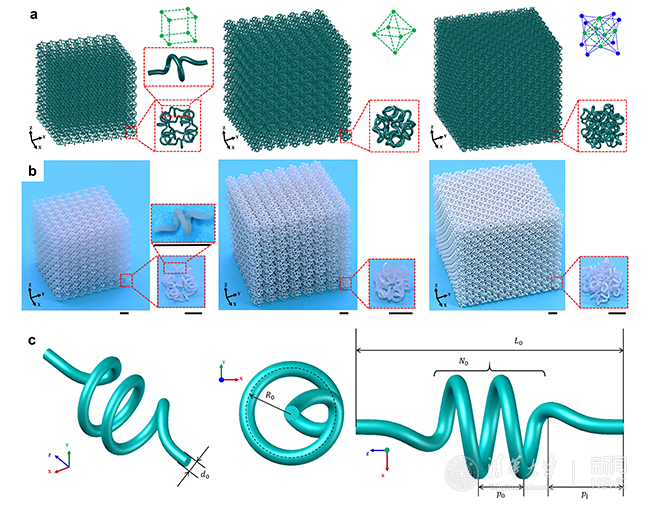

圖1：軟質三維網狀材料的設計與制備。a圖為具有不同點陣拓?fù)洌⒎襟w,、八面體和八隅體）的軟質三維網狀材料的示意圖,，b圖是通過3D打印技術制備的實物模型，c圖展示了三維螺旋微結構的幾何構型,。比例尺為5 mm,。

在該論文中，張一慧教授課題組首先闡述了結合三維螺旋微結構和空間點陣拓?fù)涞姆律O(shè)計概念,，研究了不同點陣拓?fù)?、不同空間方向、不同缺陷密度的軟質三維網狀材料的應力應變響應,，通過深入的參數化分析揭示了這類材料宏觀性能與微結構幾何構型之間的定量聯系,，發現通過微結構幾何參數的優化設計可實現對材料J形應力應變曲線的大范圍調控。基于這種仿生設計方法,，制備出可復現真實生物組織各向異性力學響應的軟質三維網狀材料（圖2）和仿生柔性傳感器（圖3）,。該成果在軟體機器人、生物集成電子器件,、組織工程等相關領域有著廣泛的應用前景,。


圖2：可復現生物組織力學性能的軟質三維網狀材料,。圖a為復現人類心肌組織應力應變曲線的三維網狀材料設計及模型，圖b為復現成年小鼠右心室心肌組織的各向異性應力應變曲線的三維網狀材料設計及模型,。比例尺為5 mm,。

圖3：基于仿生軟質三維網狀材料的柔性傳感器,。圖a為軟質三維網狀材料在磁控濺射前后的對比圖，圖b為柔性傳感器壓縮變形時的電阻變化率變化曲線以及變形過程圖,，圖c為柔性傳感器拉伸變形時的電阻變化率變化曲線以及變形過程圖,。比例尺為5 mm。

清華大學航院張一慧教授為本論文通訊作者,。清華大學航院博士后閻東佳和博士生常嘉輝為本文的第一作者。清華大學航院博士生張航和劉建星,，以及博士后宋洪烈,、薛兆國和張帆參與了此項研究。該研究工作得到了國家自然科學基金項目,、清華大學自主科研計劃和清華信息科學與技術國家實驗室的支持,。

論文鏈接:

https://www.nature.com/articles/s41467-020-14996-5
