創意光纖 隨心顯示
——記清華大學第30屆“挑戰杯”一等獎項目“光纖嵌入固體材料可控顯示觸摸系統”研發者李子赫
研通社記者 時雪 特約學生通訊員 郭金鵬
如今LED大屏幕、液晶顯示器隨處可見，可你想過無需外置、無論厚薄，你身邊的墻壁本身就是一個大屏幕么？清華大學精儀系本科一年級學生李子赫就做出了這樣的嘗試。
圖為李子赫（左一）在第30屆“挑戰杯”學生課外學術科技作品展覽上向校長陳吉寧（左二）、校黨委書記胡和平（右二）展示研究成果。
光纖是一種利用光在玻璃或塑料制成的纖維中的全反射原理而達成的光傳導工具，具有傳導過程中能量損失少、重量輕、性能穩定的特點。將一定數量的光纖通過嵌入粉狀材料或打孔的固體材料中，然后通過后期加工和表面切割形成有光纖均勻散布的平滑板面，這就構成了顯示端。再將光纖的另一端按與頭端位置相對應的原則捆扎成相應幾何形狀構成受光端。受光端與發光光源及圖像采集裝置相連接，通過控制系統控制發光光源實現可控放光，并通過墻體里的光纖傳導到光纖頭端，使每一個頭端的相應顏色發生變化，從而在固體表面形成文字及畫面，完成圖像顯示。同時，如果用手去觸碰顯示表面，圖像采集裝置就能夠采集固體材料表面的光變化，從而得知觸摸點的位置。
李子赫是利用水泥為固體材料完成該實驗的初始模型的，他在水泥凈漿中均勻插入了1560根光纖，通過后期加工和表面切割在水泥板面形成了一個由52×30個光纖頭端組成的光滑的顯示平面。“實驗過程里最麻煩的就是手工排列這1500多根光纖，相當繁瑣，要是換成機排會省力也規范的多。”整個實驗進行了兩個月左右，并不算長，但因?yàn)槔钭雍帐且粋€(gè)人完成的，所以時間緊、任務重，常常要熬到深夜。再加上同時肩負了若干個研究項目，凌晨3點睡早上7點起成為李子赫生活的常態。在記者問為什么不組隊去做這個項目的時候，李子赫回答“在實驗材料的方面也是有建筑材料研究院的同學幫忙的，但實驗是我一個人做的，我自己能完成的事兒從不麻煩別人。”說到這兒，這個1992年的大男孩一臉自信，神采飛揚。

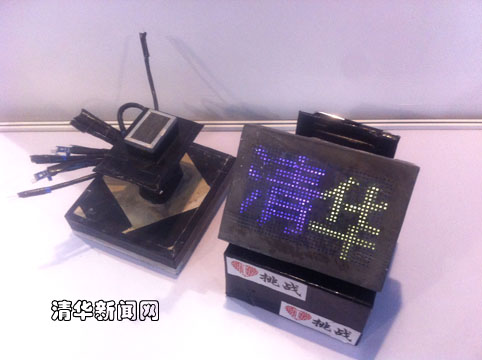

圖為“光纖嵌入固體材料可控顯示觸摸系統”實驗樣品。
“其實我最早是想把光纖扔到水泥墻里，看看能不能做出星空的樣子。”這個頗有童趣的想法最終促成了“光纖嵌入固體材料可控顯示觸摸系統”的實現，并獲得了清華大學第30屆“挑戰杯”學生課外學術科技競賽一等獎。當然，受到肯定并不是因?yàn)槔钭雍粘晒Φ刈寜Ρ陲@示了星空的樣子，這一研究成果的確讓我們看到了其實用價值和發展前景。相對于傳統的顯示終端，該系統有著明顯的優勢。

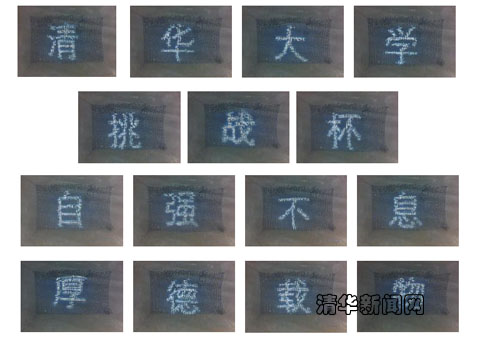

圖為“光纖嵌入固體材料可控顯示觸摸系統”實驗樣品顯示文字效果。
讓墻壁等光滑表面成為顯示平面看上去并不新鮮，傳統的投影儀就能做到這一點，然而，光纖屏幕是內置系統，從里發光，這克服了投影設備不能受到遮擋，易受外部影響的特點，帶來更好的視聽感受。光纖屏幕的目的并不在于替代投影設備，其主要應用方向一是公共場所及特殊環境中的大屏幕，一是家用可觸摸小屏幕。相對于現在得到廣泛應用的LED大屏幕，光纖屏幕有著成本低、壽命長、零輻射、易修理、不受使用環境限制等優勢。
以100寸屏幕為例，LED屏幕的成本需要20000元人民幣，而光纖屏幕僅需要它的十分之一。除制作費外，LED屏幕還需要投入大量的電費及維修費用，使用壽命較短，而光纖嵌入固體材料可控顯示觸摸系統以墻體等固體材料為屏幕，省去了屏幕制作的費用，又是通過光纖傳導放大圖像信號，發光源本身的耗電量很小，做到了節能環保。經計算，光纖屏幕的使用壽命在20年左右，光纖又嵌在水泥墻壁里，抗腐蝕性提高，不需要經常更換，維護成本大大降低。
此外，因?yàn)楣饫w屏幕并不改變固體材料本身的形態和屬性，它就可以被利用于水下及戶外等使用環境較為惡劣的領域。如在游泳池側壁顯示相關信息，替代現有戶外屏幕不受風霜雨雪等天氣的影響。在家用小屏幕方面，光纖屏幕使得任何光滑家具表面都有成為觸摸屏幕的可能，且它實現了光電分離，達到無電磁輻射的目的，更適合家庭應用。
將光纖嵌入固體材料從而顯示圖像，使屏幕的厚度變?yōu)榱悖@一研究成果做到了其它技術無法做到零厚度顯示。目前，這個創意正在申請兩項國家專利。“當然，現在這個研究還處于很初步的階段，將來可能會直接生產帶有內置光纖的固體顯示材料比如水泥磚直接進行建筑，總之想把這個創意變成一個產品，現在只是一個想法，真正能夠?qū)崿F(xiàn)大概需要5到8年”，李子赫暢想。
現在他已將該創意形成了詳細的創業計劃，進行了市場競爭和營銷策略等方面的分析，并在積極爭取風險投資。“科技進步了，人們對產品舒適度、美觀度的要求越來越高，我們要追求更炫、更人性化。‘十二五’規劃里，國家也提出了要大力支持節能環保的綠色產業的政策，我們也在響應這樣的政策。”向記者介紹自己研究理念的李子赫透露出難得在一個大一新生身上看到的成熟和穩重。
“光纖嵌入固體材料可控顯示觸摸系統”并不是李子赫的第一個創業計劃，他在2012年初創立了北京在聊科技有限公司，“在聊網”是以英語在線教學和留學咨詢?yōu)榍腥朦c(diǎn)，對接美國本土名校大學生和中國學生，以服務時間為產品的第三產業服務電子商務平臺，現已完成初始融資，正在進行內測，預計6月初上線。
李子赫身上兼具對科研的興趣和對創業的極大熱情，高中時代就獲得過“英特爾全國大學生創新創業比賽”第一名、北京市科技創新最高獎項“市長獎”等獎項，受到胡錦濤主席接見，并保送至清華大學學習。進入大學之后，他又創立了清華大學創業者俱樂部，以期加強創業交流，實現研究成果向現實生產力的轉化。
李子赫的大一生活格外忙碌而充實，我們也期待，這個鋒芒初顯的男孩會在清華也在他以后的人生中走出怎樣的未來。
