奇點光學，研究的是光學領域的“龍卷風”。
如何在不被干擾、不破壞“風眼”這一根本結構的前提下，有效地操縱并利用“龍卷風”，是光學領域科學家面對的一大難題。
對此，清華團隊近期有了新突破：不用開啟“抗干擾”模式，也能做到！
宋清華（左二）、李勃（左一）與團隊學生們。
清華大學深圳國際研究生院宋清華副教授、李勃研究員，清華大學材料學院周濟院士，聯合新加坡國立大學仇成偉教授、洛桑聯邦理工大學羅曼·弗勒里（Romain Fleury）副教授的團隊在拓撲光學領域取得突破性進展，首次提出一種實動量拓撲光子晶體的概念，揭示了無序中穩定拓撲的形成機制，并實現了光子晶體的有效信息編碼。
2月26日，相關研究成果以“無序輔助的實動量拓撲光子晶體”（Disorder-assisted real-momentum topological photonic crystal）為題在線發表于《自然》（Nature）雜志。該研究為進一步探索光學領域提供了全新的研究視角，未來有望用于大容量光通信研究，以及光子芯片、顯示器件、激光等領域。

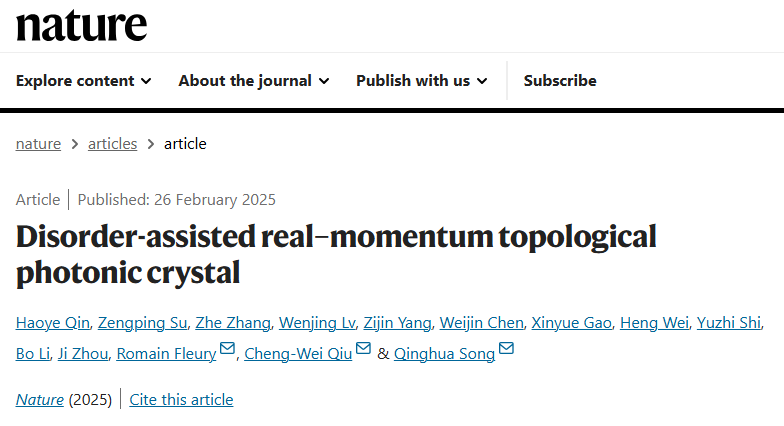

《自然》網站論文截圖。
揭秘：走近光學領域的“龍卷風”
“我們團隊近期聚焦超構表面相關的研究，也就是在一個表面上設計一些微納結構陣列，用以控制電磁場和光場的傳播。”宋清華表示，團隊的研究主要是利用超構表面設計光學奇點。
“所謂‘奇點’，就像宇宙空間中的黑洞，或是龍卷風的風眼。”宋清華說道，“我們都知道風眼是氣旋中心天氣十分穩定的地帶，是沒有風的，而風眼周圍則充斥著渦旋狀的極端惡劣天氣。這也類似陀螺的原理，其轉動的軸心就相當于光學中的奇點。”
宋清華強調，奇點具有非常強的穩定性，在光學概念中至關重要。“一些特殊光信息的傳輸和存儲就倚靠這個穩定的奇點，沒有奇點，就相當于龍卷風沒有了風眼，這場龍卷風也就不復存在了。”
在光學中，連續域束縛態（BIC）就是一種特殊的光學奇點，其能量被局域化，無法向外傳播，從而在動量空間中形成一個不輻射、能量儲存效率（Q值）無窮大的偏振奇點，圍繞該奇點的偏振分布具有非平庸的拓撲荷。
據團隊主要成員、清華大學深圳國際研究生院科研助理（現為洛桑聯邦理工大學博士生）秦昊燁介紹，連續域束縛態的光能量被完美鎖定在特定結構，如納米光子晶體中。“這種能量既不像普通光波那樣向外擴散，也不會被結構本身吸收。從理論上說，連續域束縛態就像一個沒有能量泄漏的‘完美容器’，其雖在現實生活或研究中無法實現，但通過設計某些人工結構能接近這種理想狀態。”
秦昊燁表示，風眼周圍的風就像光學中的信息，而拓撲相當于龍卷風周圍的云或其旋轉的圈，“不同的拓撲互不干擾，可以在光通信傳輸中形成多個通道，是光通信傳輸中的重要元素。”
非平庸的拓撲荷，則可以被理解為龍卷風的旋轉圈次數，指的是某種穩定存在的結構特征，如孔洞、纏繞、漩渦的圈數等，這種特征無法通過平滑的變形消除（比如拉伸、彎曲，但不撕裂或粘合），“就像一根繩子被打了個死結，你無法通過單一的硬拉動作將其解開。”秦昊燁介紹道，“好比說，‘龍卷風’的渦旋轉一圈，即拓撲荷為1。”其在物理學中常用來解釋某些材料的奇特穩定性或粒子的特殊行為（如拓撲絕緣體的導電表面態、磁單極子等），因其傳輸中的穩定性在光通信等領域被廣泛應用。
矛盾：一旦“加料”，結構就被破壞
宋清華團隊致力于研究如何在控制光場的同時保持奇點的穩定性，使其不受微擾的影響。研究團隊旨在利用超構表面或光子晶體產生奇點，并使其能夠傳輸更多的信息。
而問題在于，超構表面研究需設計微納結構去控制這個奇點，針對每個結構的周期性嚴格排列并進行編碼。“這個編碼的過程就會破壞奇點，導致奇點消失，‘風’也就沒了。”
秦昊燁表示，在這個光學“龍卷風”的渦旋中，一旦摻入雜質，信息結構就會被破壞。“我們把渦旋中的雜質稱為擾動或者叫無序，也就相當于光學中的額外信息，會干擾和破壞結構。”
“這就產生了一個矛盾。”宋清華表示，研究團隊既要保持奇點的穩定性，又要傳輸更多的信息，但在傳輸信息的編碼過程又會影響奇點，這便是傳統設計中的一大局限。
驚喜：“擺平”矛盾，從減少干擾到利用干擾
令人驚喜的是，團隊發現他們可以利用無序去控制編碼，從而在保持奇點穩定性的同時傳輸更多信息。團隊設計了一種特殊的結構，該結構產生的特殊奇點對結構的微擾具有免疫作用，且不會破壞光學奇點。

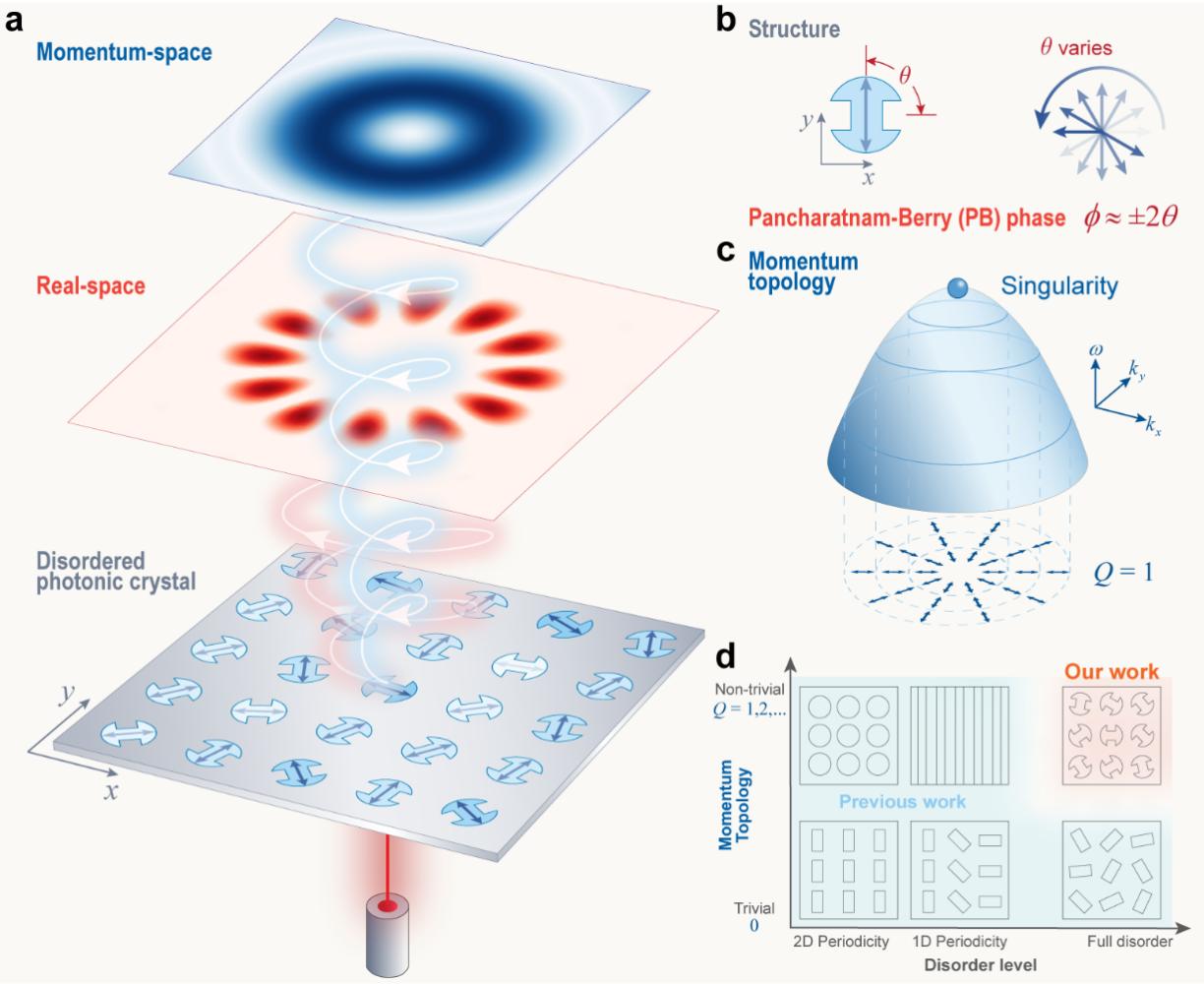

實-動量空間拓撲光子晶體效果示意圖。
連續域束縛態對光能量的“存儲”具有多種模式，研究團隊發現一種特殊的模式，該模式的場分布中也包含一個拓撲奇點，且圍繞該奇點的相位也具有非平庸的拓撲荷。這種拓撲共振模式對結構微擾具有免疫性，當結構發生微小變化時，由于奇點的拓撲保護作用，該共振模式不會受到影響，從而顯著地提高了連續域束縛態奇點的穩定性。
秦昊燁介紹道，以往的研究往往致力于避免讓“龍卷風”卷入雜質，這項創新性研究相當于實現了一種“神奇的渦旋”。“光學中的信息就好比龍卷風的渦旋卷入了許多樹葉，而這些樹葉并不會對其渦旋結構造成破壞，反而渦旋和樹葉相互作用，進而增加了所傳輸?shù)男畔⒘俊！?/p>

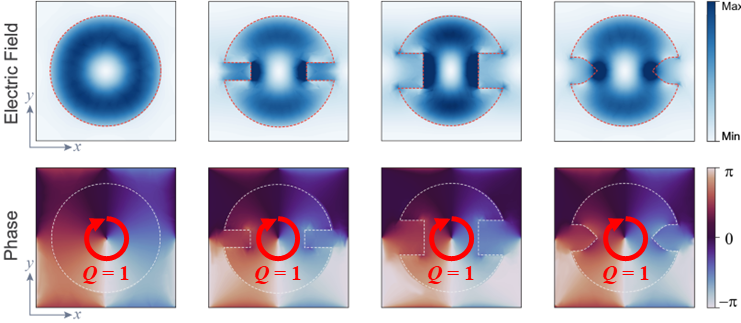

具有對結構微擾免疫的拓撲共振模式。其電場分布在結構中心呈現一個奇點，相位分布具有非平庸拓撲荷，不受結構微擾的影響。
修煉：從《科學》到《自然》
一切看似“順理成章”的背后，是宋清華及其團隊敢于不斷突破瓶頸的勇氣，也是一次又一次“高原上出高峰”的修煉。
宋清華團隊長期致力于電磁超構表面、光子晶體等微納光學領域的研究。在法國國家科研中心從事博士后工作期間，宋清華就提出了一種全新的相位調控方法，研究了非厄密超構表面的拓撲性質，探討了其受拓撲保護的360度相位實現方法。研究結果表明，通過設計非厄密拓撲超構表面，可以產生一個奇異點。奇異點在光學當中也是一種“龍卷風”的“風眼”，圍繞這個“風眼”一圈，光的相位可以產生360度的累積。而且這種360度相位累積受該“風眼”拓撲保護，與所圍繞的路徑無關。這一研究成果后來發表在《科學》（Science）雜志上。

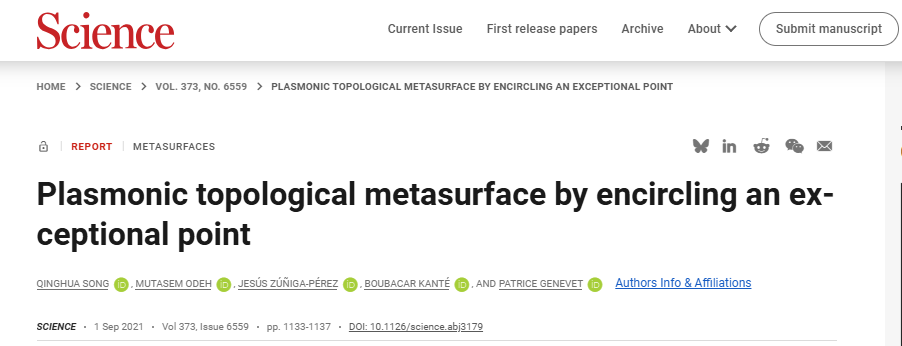

《科學》網站文章截圖。
宋清華強調，在一些光場的調控設計中，如全息顯示、透鏡、激光雷達等，都需要360度相位調控。“目前的相位調控手段比較有限且設計復雜，我們在研究中提出了一個新方法：通過設計一個奇點，圍繞該奇點的任意一條路徑都可以累積360度相位。”這一項創新性成果為超構表面設計提供了諸多便利。“以前如果我們想要獲得360度相位調控，需要遍歷所有結構進行計算，現在我們只需要設計一個奇點就行了。”
這種相位調控方法，通過圍繞奇點旋轉一周可以實現全相位調控，極大地豐富了目前有限的相位調控手段，有望在光學、電磁學、聲學、拓撲學以及量子等領域產生重要影響。
非厄密超構表面受奇異點保護的拓撲相位。
這一研究成果也為后來的《自然》文章順利發表奠定了基石。
“我從博士后時期便在做奇點方面的研究，此前的研究主要聚焦利用奇點周圍的光信息去做編碼，但編碼之后奇點已經被破壞了。如何在信息編碼的同時避免受到干擾——這一問題引發了我們后續的思考。”
雖然此前已有許多研究團隊致力于奇點的研究，但基本都聚焦在如何通過減少干擾來維持穩定性。而宋清華團隊此次提出的新概念，既能利用干擾去做光場調控，又能保持其拓撲性質，是一項“從零到一”的研究。
讓團隊感到意外的是，這一次《自然》文章的投稿出奇地順利。
“多數時候我們的投稿等待時間周期長，中間也可能經歷反復修改，沒想到這一次審稿反饋非常迅速，修改幅度也不大，或許是因為這項工作確實挺有意思的吧。”宋清華笑著說道。
這一勇闖無人區的新發現，打破了傳統研究中僅靠減少無序而保護奇點穩定性的做法，在光學領域中邁出了重要一步。
未來：從概念到應用，繼續破解更多光學密碼
宋清華和李勃所在的材料科學領域，為清華大學深圳國際研究生院學科建設“6+1”主題領域之一，緊密結合國家戰略需求，充分發揮深圳及珠三角產業優勢，突破材料應用瓶頸，旨在打造全球功能材料領域的科學中心，建成國際一流的新材料研究型和創業型人才培養基地，為國家戰略性新材料發展提供多學科交叉融合的人才支撐。
此次宋清華團隊的研究為拓撲光學領域的應用開辟了新的方向，有望推動光子芯片等微納光學器件的發展，并可應用于高穩定性高容量的光通信技術、復雜結構光的生成、高維量子糾纏技術、生物粒子的精細光學操控、AR/VR顯示器件等領域。
宋清華（中）、李勃（左二）研究團隊。
未來，宋清華團隊計劃持續深入探索，將概念拓展至谷霍爾效應、拓撲絕緣體、非線性拓撲光源等領域，并探索“時間-實空間-動量空間”三重拓撲的實現，為拓撲光子學開辟更高維度的調控自由度。
“目前該成果尚停留在學術的概念，未來我們希望讓其真正落地，應用到產業中去。”宋清華說道，“這項成果有望應用于激光、高維量子態等領域，實現既能穩定傳輸、又含有高信息容量的激光通信。”
“超構材料是一個非常‘年輕’的新型研究領域。”李勃說道，“超構材料領域當前正同時處在基礎研究的爆發期、產業技術發展的萌發期和國家戰略介入的機遇期，具有廣闊的發展前景。”
李勃表示，超構材料在眾多領域的應用有可能推動顛覆性技術的產生，例如為高速發展的人工智能領域提供新的算力解決方案。“利用超構材料實現光計算具有低延遲、低能耗、高并行處理能力等潛在優勢，有望為高性能計算的未來發展提供堅實支撐。”
當前，作為改革開放前沿陣地和科技創新主戰場的深圳市正在全力推進建設人工智能先鋒城市。與此同時，清華大學深圳國際研究生院結合深圳產業科技優勢，以清華大學優勢學科布局凝聚合力，正全力推進人工智能重點學科建設，主動定義產業科技發展的前沿命題。
《自然》文章“無序輔助的實動量拓撲光子晶體”通訊作者為宋清華、仇成偉、羅曼·弗勒里，第一作者為秦昊燁，共同第一作者為清華大學深圳國際研究生院2022級博士生蘇增平和洛桑聯邦理工大學博士后張哲，其他作者還包括周濟院士、李勃研究員，清華大學深圳國際研究生院2024級博士生呂文靜、2022級博士生楊子矜、2022級碩士生高心越，新加坡國立大學陳偉錦博士后和衛珩博士，同濟大學施宇智教授。該工作得到了國家自然科學基金委、深圳市科創委等部門支持。
